Установка кровельного аэратора на мягкую черепицу — это не «опция» и не маркетинговое украшение, а инженерно обоснованный элемент подкровельной вентиляции. Битумная черепица относится к «дышащим» покрытиям лишь условно: она практически паронепроницаема, а сплошной ковёр подкладочного слоя и деревянный настил создают замкнутый объём, в котором влага от бытовой деятельности и перепадов температур накапливается круглый год. Аэратор — это управляемый канал вывода влаги и выравнивания давления, и его эффективность на 80 % определяется не конструкцией изделия, а корректностью монтажа и расчётом количества точек.
Зачем нужен аэратор и что он реально решает
В подкровельном пространстве скатных крыш действуют два взаимосвязанных процесса: диффузия водяного пара из помещений и конвективный перенос влажного воздуха. Если вентиляционный зазор под обрешёткой не сообщается с атмосферой, пар конденсируется на нижней поверхности настила и на тыльной стороне битумной черепицы. Последствия предсказуемы:
- Намокание утеплителя и потеря его теплопроводных свойств (влажный минеральный утеплитель теряет до 30–40 % эффективности).
- Гниение деревянного настила и обрешётки, снижение несущей способности конструкции.
- Коррозия крепежа и металлических элементов.
- Наледь и сосульки на свесах из-за подтаивания снега тёплым воздухом.
- Разрушение битумного покрытия — замокание основы ускоряет старение битума и потерю посыпки.
Аэратор выполняет три функции одновременно: вытяжную (удаление влажного воздуха за счёт перепада давления и температуры), приточную (в связке с карнизными продухами) и компенсационную (сброс избыточного давления, возникающего при нагреве кровли солнцем). Точечные аэраторы на скате — это вытяжные элементы, работающие в паре с подкарнизной вентиляцией.
Типы аэраторов и критерии выбора
Для мягкой черепицы применяют два основных класса изделий:
- Точечные (скатные) аэраторы — компактные устройства с патрубком и колпаком, монтируемые непосредственно в тело кровельного пирога на скате. Оптимальны для локального сброса влаги и выравнивания давления.

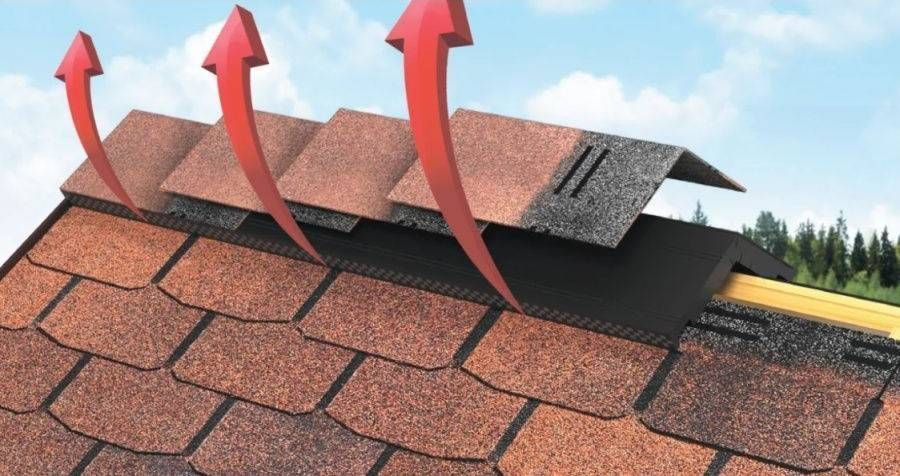

- Линейные (коньковые) аэраторы — протяжённые профили, устанавливаемые вдоль конька или хребтов. Обеспечивают наибольшую пропускную способность и равномерность вентиляции по всей длине ската.
При выборе точечного аэратора для битумной черепицы обращайте внимание на:
- Площадь вентиляционного сечения — ключевой параметр. Типичное значение для бытовых моделей — 100–350 см² на изделие; уточняйте по паспорту.
- Высоту корпуса — она должна обеспечивать перекрытие вентиляционного зазора и выход над уровнем черепицы без застоя воздуха.
- Наличие фланца под черепицу — плоская юбка, которая перекрывается гонтом и герметизируется битумной мастикой.
- Материал — атмосферостойкий пластик (АБС, ПВХ) или окрашенный металл; для регионов с высокой снеговой нагрузкой предпочтительны модели с усиленным корпусом.
- Фильтр-сетку от насекомых и снеговой занос — обязательный элемент.
Расчёт количества аэраторов
Правильный расчёт — основа работоспособности системы. Общепринятая инженерная норма: суммарная площадь вентиляционных отверстий должна составлять не менее 1/300 от площади вентилируемого перекрытия (для сложных крыш с повышенной влажностью — 1/150). При этом приточная и вытяжная части примерно равны.
Порядок расчёта:
- Определите площадь ската (или площадь перекрытия последнего этажа).
- Разделите её на 300 (или 150 для влажных помещений) — получите требуемую суммарную площадь вентиляционных сечений в м².
- Переведите в см² (умножьте на 10 000) и разделите на площадь сечения одного аэратора из паспорта.
- Распределите полученное число равномерно по скату, а не «в одну точку».
Практический ориентир: один точечный аэратор на 40–60 м² ската при стандартной высоте корпуса, но итоговое число всегда определяется расчётом по сечению конкретной модели. Не забывайте: аэраторы работают только при наличии притока — карнизные продухи или вентиляционная лента на свесе обязательны.
Требования к кровельному пирогу перед монтажом
Аэратор не «лечит» неправильно собранную крышу. Перед установкой убедитесь, что:
- Вентиляционный зазор между утеплителем и настилом составляет не менее 40–50 мм и сообщается с карнизным свесом.
- Утеплитель защищён диффузионно-гидроизоляционной мембраной (не пароизоляцией!), уложенной с провисом.
- Пароизоляция со стороны помещений герметична — иначе аэратор будет работать «на износ», выводя пар из дома.
- Подкладочный ковёр в месте установки уложен и приклеен согласно технологии.
Пошаговая технология установки точечного аэратора
1. Разметка и выбор места
Аэраторы размещают на скате в зоне наибольшего скопления влаги — как правило, в верхней трети ската, но не ближе 300–500 мм к коньку и не ближе 300 мм к ендовам и хребтам. Не ставьте изделия в местах интенсивного снегоотложения (нижние свесы, затенённые ендовы) и на линиях водоотвода. Разметьте точки симметрично относительно оси ската.
2. Устройство проёма
По шаблону или разметке вырежьте в настиле (ОСП/фанере) отверстие, соответствующее диаметру патрубка аэратора. Крайне важно не повредить гидроизоляционную мембрану за пределами проёма — аккуратно подрежьте её по контуру отверстия. Кромки выреза обработайте и убедитесь, что в зазор не попал утеплитель.
3. Подготовка основания
Вокруг проёма на подкладочный ковёр нанесите слой битумной мастики по площади чуть больше фланца аэратора. Мастика обеспечивает и герметизацию, и адгезию юбки к основанию. Работы ведите при положительной температуре и сухом основании.
4. Установка корпуса
Вставьте патрубок аэратора в отверстие, прижмите фланец к мастике, разровняйте. Закрепите изделие кровельными саморезами или гвоздями с широкой шляпкой по периметру фланца (обычно 4–6 точек), не перетягивая крепёж, чтобы не деформировать юбку. Шляпки крепежа впоследствии перекрываются черепицей и мастикой.
5. Герметизация фланца
Поверх фланца и шляпок крепежа нанесите слой битумной мастики. Для надёжности используйте самоклеящийся гидроизоляционный фланец или ленту, повторяющую контур юбки. Это критический узел: именно здесь возникают протечки при ошибках.
6. Перекрытие мягкой черепицей
Уложите гонты мягкой черепицы так, чтобы они перекрывали фланец аэратора и подходили к корпусу с зазором для выхода воздуха. Верхний край гонта в зоне примыкания к корпусу проклеивается мастикой. Не заводите черепицу на вентиляционные отверстия корпуса — это заблокирует вытяжку. При необходимости подрежьте гонт по шаблону.
7. Финальная проверка
Убедитесь, что колпак установлен, фильтр-сетка на месте, корпус стоит вертикально, а вентиляционные окна не перекрыты. Проверьте герметичность визуально и, при возможности, проливом воды.
Типичные ошибки монтажа
- Установка без притока. Аэратор без карнизных продухов не работает — воздух нечему вытеснять.
- Заведение черепицы на вентиляционные окна — прямое блокирование вытяжки.
- Экономия на мастике и фланце — протечки по периметру юбки.
- Размещение в «мёртвых» зонах — у конька, в ендовах, на свесах, где аэратор либо не вентилирует, либо заносится снегом.
- Нарушение целостности мембраны за пределами проёма — скрытая конденсация в пироге.
- Неверный расчёт количества — «один на всю крышу» вместо расчётного числа точек.
- Монтаж на пароизоляцию вместо диффузионной мембраны — пар не выводится, а запирается.
Нормативные ориентиры и приёмка
При проектировании и приёмке работ опирайтесь на требования СП 17.13330 (Кровли) и СП 50.13330 (Тепловая защита зданий) в части вентиляции подкровельного пространства и защиты от влаги, а также на рекомендации производителя кровельной системы. Ключевой критерий приёмки — непрерывный путь воздуха от карниза до вытяжного элемента и расчётное суммарное сечение вентиляционных отверстий. Проверьте отсутствие «пробок» в зазоре, ровность установки корпусов и качество герметизации фланцев.
Вывод
Кровельный аэратор на мягкой черепице — это инженерный элемент, эффективность которого определяется тремя факторами: расчётом количества по площади сечения, наличием притока и качественной герметизацией узла прохода. Соблюдение пошаговой технологии и отказ от типовых ошибок превращают аэратор из формальности в работающий инструмент, продлевающий срок службы и кровельного покрытия, и всей стропильной системы.
