Фальцевая кровля — одна из самых надёжных и эстетичных скатных конструкций, однако её гладкая поверхность и малая шероховатость создают серьёзную эксплуатационную проблему: лавинообразный сход снега и наледи. Для жилых, общественных и производственных зданий этот процесс опасен не только повреждением водосточной системы и фасадных элементов, но и прямой угрозой жизни людей, находящихся у стен. Снегостопоры трубчатого типа — инженерно обоснованное решение, которое удерживает снеговую массу на скате, не нарушая герметичности фальцевого покрытия. Ниже рассмотрим конструкцию, нормативную базу, технологию монтажа и типовые ошибки.

Назначение и принцип работы трубчатых снегостопоров

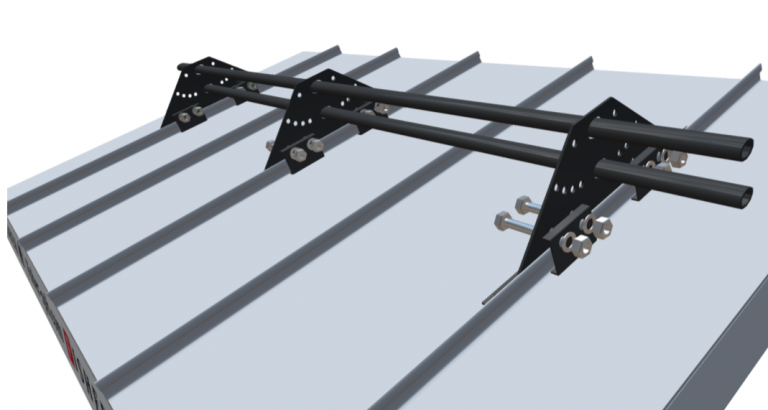

Трубчатый снегостопор (снегозадержатель) представляет собой модульную конструкцию из двух и более параллельных труб круглого или овального сечения, закреплённых на кронштейнах над поверхностью кровли. В отличие от точечных снегобарьеров и пластинчатых систем, трубчатые модели работают по принципу пропускания и торможения: снеговая масса частично продавливается между трубами, но основная её часть удерживается на скате, а талая вода свободно стекает вниз.

Ключевые преимущества схемы:

• Распределение нагрузки — усилие от снега передаётся не в одну точку, а через систему кронштейнов на несущие элементы кровли.
• Сохранение герметичности фальца — крепление выполняется в фальцевый шов без сквозного пробивания металла.
• Регулируемая геометрия — количество труб и шаг кронштейнов подбираются под снеговой район и длину ската.
• Ремонтопригодность — элементы собираются на болтовых соединениях и при необходимости заменяются.

Нормативная база и расчётные предпосылки

Проектирование снегозадержания выполняется с учётом требований следующих документов:

• СП 20.13330 (Нагрузки и воздействия) — определяет снеговую нагрузку по снеговым районам и учитывает её неравномерность на скате.
• СП 17.13330 (Кровли) — устанавливает общие требования к кровлям из металлических листов, включая необходимость снегозадержания.
• СП 71.13330 (Изоляционные и отделочные покрытия) — регламентирует качество монтажных работ.
• Техническая документация производителя системы — допустимые нагрузки на кронштейн, шаг опор, диаметр труб.

Расчёт ведут по формуле снеговой нагрузки S = S_g · μ, где S_g — вес снегового покрова на 1 м² горизонтальной поверхности для данного района, а μ — коэффициент перехода к наклонной поверхности. Полученную распределённую нагрузку сравнивают с несущей способностью выбранной системы. Для фальцевых кровель с углом наклона свыше 15° и длиной ската более 4–6 м рекомендуется устанавливать не менее двух рядов снегостопоров, а при значительной снеговой нагрузке — три и более.

Конструкция системы и комплектующие

Типовой комплект трубчатого снегозадержателя включает:

1. Трубы — обычно Ø 15–32 мм, длиной 1–3 м, из окрашенной или оцинкованной стали, иногда с полимерным покрытием в цвет кровли.
2. Кронштейны (опоры) — П-образные или угловые детали с прижимной планкой и крепёжными элементами под фальцевый шов.
3. Соединители труб — муфты или телескопические вставки для стыковки секций.
4. Крепёж — болты с шайбами и гайками, как правило, из нержавеющей стали.
5. Заглушки — торцевые элементы, предотвращающие попадание влаги и мусора в трубы.

Кронштейны для фальцевой кровли выполняются специально под профиль фальца (стоячий фальц высотой 25–50 мм) и зажимают его без нарушения герметичности. Это принципиальное отличие от крепления на саморезах, которое для фальцевых кровель недопустимо.

Технология монтажа: пошаговая последовательность

1. Подготовительный этап

• Проверяют геометрию ската, состояние фальцевых швов и крепление картин к обрешётке.
• Размечают линии установки кронштейнов: первый ряд — над карнизом на расстоянии 500–800 мм от края, чтобы удержать основную массу снега; последующие ряды — с шагом, определяемым расчётом (обычно 2,5–3,5 м по скату).
• Определяют шаг кронштейнов вдоль ската — как правило, 600–1100 мм в зависимости от снеговой нагрузки и рекомендаций производителя.

2. Установка кронштейнов

Кронштейн надевается на стоячий фальц и фиксируется прижимной планкой с болтовым соединением. Важно, чтобы:

• зажим приходился строго на вертикальную часть фальца, а не на его основание или изгиб;
• под прижимную планку устанавливалась уплотнительная прокладка (EPDM или резина), предохраняющая полимерное покрытие от истирания;
• усилие затяжки было достаточным для восприятия сдвигающей нагрузки, но не приводило к деформации фальца.

При недостаточной несущей способности фальцевого шва (например, при большой снеговой нагрузке) применяют усиленные кронштейны с дополнительным креплением к обрешётке через кровельное покрытие в зоне фальца — такие решения должны быть предусмотрены проектом.

3. Сборка труб

Трубы укладывают в кронштейны и соединяют муфтами. Стыки располагают над кронштейнами, чтобы избежать провисания. Торцы закрывают заглушками. Болтовые соединения затягивают равномерно, контролируя прямолинейность линии по шнуру.

4. Контроль и приёмка

• Проверяют горизонтальность и параллельность рядов относительно карниза.
• Контролируют отсутствие зазоров между прокладкой и фальцем.
• Проверяют надёжность затяжки всех болтовых соединений динамометрическим ключом согласно паспорту системы.
• Осматривают покрытие на предмет повреждений полимерного слоя; при необходимости наносят ремонтный состав.

Типичные ошибки и риски

• Крепление саморезами сквозь фальц или плоскость картины — приводит к нарушению герметичности, коррозии и протечкам.
• Недостаточное количество рядов — снеговая масса сходит лавиной, снегостопоры не выполняют функцию.
• Слишком редкий шаг кронштейнов — трубы деформируются, кронштейны вырываются из фальца под нагрузкой.
• Отсутствие уплотнительных прокладок — истирание полимерного покрытия и развитие коррозии в местах контакта.
• Монтаж без расчёта снеговой нагрузки — система не соответствует фактическим условиям эксплуатации.
• Установка только на одном скате при наличии снегозадержания на другом — нарушение симметрии нагрузок и риск для водостока.

Эксплуатация и обслуживание

Трубчатые снегостопоры требуют минимального ухода, но периодический контроль обязателен: перед началом зимнего сезона проверяют затяжку болтов, состояние прокладок и заглушек, очищают трубы от мусора. После обильных снегопадов осматривают кронштейны на предмет деформаций. Своевременное обслуживание продлевает срок службы системы и сохраняет герметичность фальцевой кровли на весь период эксплуатации здания.

Заключение

Монтаж снегостопоров трубчатого типа на фальцевую кровлю — задача, требующая инженерного расчёта и аккуратного исполнения. Ключевые условия надёжности: крепление только через зажим фальцевого шва, корректный подбор количества рядов и шага кронштейнов по снеговой нагрузке, применение уплотнительных прокладок и регулярный контроль соединений. При соблюдении этих требований система эффективно удерживает снег, защищает водосток и фасад, а главное — обеспечивает безопасность людей у здания в зимний период.
