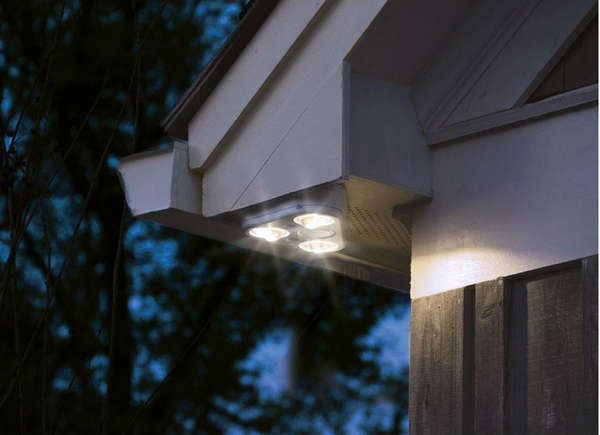

Организация наружного освещения загородного дома — задача, выходящая далеко не только в плоскость эстетики. Грамотно спроектированная и смонтированная система освещения территории решает три ключевые инженерные задачи: обеспечение безопасности перемещения людей в тёмное время суток, защита периметра от несанкционированного проникновения и минимизация энергопотребления. Оптимальным техническим решением, объединяющим эти функции, является схема с датчиками движения, которая включает светильники только при появлении человека или транспортного средства в зоне контроля.

Принцип работы и состав системы

В основе системы лежит инфракрасный (PIR) или микроволновый (СВЧ) датчик движения, который коммутирует осветительную цепь при регистрации изменения теплового поля или отражённого радиосигнала. Типовая структура наружного освещения с датчиком движения включает следующие элементы:

• Осветительные приборы — светодиодные прожекторы, настенные бра, парковые светильники, встраиваемые грунтовые модели с классом защиты не ниже IP65.
• Датчики движения — накладные или встраиваемые, с углом обзора 110–360° и регулируемой дальностью срабатывания (обычно 6–12 м).
• Кабельные линии — питающие и коммутационные, выполненные кабелем с медными жилами в двойной изоляции (ВВГнг-LS, ПВС для открытой прокладки).
• Коммутационно-защитная аппаратура — автоматические выключатели, УЗО (дифференциальный автомат), клеммные соединения в герметичных боксах.
• Органы управления — выключатели, реле времени, фотореле (сумеречные датчики), программируемые контроллеры.

С точки зрения схемотехники наиболее распространены две конфигурации: автономная, когда каждый светильник оснащён собственным датчиком, и централизованная, при которой один или несколько датчиков управляют группой приборов через коммутационный шкаф.

Проектирование и расчёт

Определение зон контроля и освещённости

Перед монтажом необходимо выполнить светотехнический расчёт и разметку зон. Для входной группы достаточно освещённости 50–100 лк, для дорожек — 20–50 лк, для периметра — не менее 10 лк. Датчики движения следует располагать так, чтобы зона их чувствительности перекрывала подходы к дому, но не захватывала проезжую часть и соседние участки — это снижает количество ложных срабатываний.

Выбор оборудования

Ключевые критерии выбора датчика:

1. Степень защиты — для улицы минимум IP44 для защищённых навесов и IP65 для открытых зон.
2. Диапазон рабочих температур — от −30 °C до +50 °C для средней полосы.
3. Регулировки — порог освещённости (LUX), время задержки отключения (TIME), чувствительность (SENS).
4. Коммутируемая мощность — должна превышать суммарную мощность светильников с запасом не менее 20 % (пусковые токи LED-драйверов).

Для светильников рекомендуется применять модели с цветовой температурой 3000–4000 К и индексом цветопередачи Ra > 80. Мощность прожекторов подбирается из расчёта 1–3 Вт на квадратный метр освещаемой площади.

Требования к электромонтажу

Прокладка кабельных линий

Наружные линии прокладываются двумя способами: воздушным (по тросу или самонесущим кабелем) и подземным (в траншее на глубине 0,7 м в гофрированной трубе или бронированным кабелем). Подземный вариант предпочтителен с точки зрения надёжности и эстетики, но требует больше земляных работ. Ввод кабеля в здание осуществляется через гильзу с гидрозатвором, исключающим попадание влаги.

Схема подключения

Классическая схема подключения датчика движения к светильнику включает три провода: фаза (L), ноль (N) и коммутируемый провод нагрузки (L_load). Питание подаётся на датчик постоянно, а светильник получает фазу через его выходной контакт. При использовании нескольких датчиков на одну группу светильников их выходы объединяются параллельно, что обеспечивает срабатывание от любой зоны контроля.

Обязательные меры защиты:

• Установка УЗО с током утечки 30 мА на вводе осветительной группы.
• Применение автоматического выключателя с номиналом, соответствующим сечению кабеля.
• Заземление металлических корпусов светильников и опор.
• Герметизация всех соединений — только в распределительных коробках с IP65 и выше.

Технология монтажа

Подготовительный этап

Работы начинаются с разметки трасс и точек установки приборов. На этом этапе проверяется отсутствие подземных коммуникаций (кабель, газопровод, водопровод) с помощью трассоискателя. Затем выполняется штробление или рытьё траншей, установка закладных труб и монтажных коробок.

Установка светильников и датчиков

Настенные приборы крепятся на высоте 2,2–2,5 м от уровня земли, что обеспечивает оптимальный угол обзора и защиту от вандализма. Датчик движения ориентируется так, чтобы вектор его чувствительности был направлен поперёк вероятного направления движения человека — это повышает надёжность срабатывания. Грунтовые светильники монтируются на дренажную подушку из щебня и песка, что предотвращает накопление влаги в корпусе.

Подключение и пусконаладка

После прокладки кабелей производится их прозвонка, измерение сопротивления изоляции мегаомметром (не менее 0,5 МОм) и проверка целостности цепи заземления. Подключение выполняется при отключённом питании с соблюдением цветовой маркировки жил. По завершении монтажа настраиваются параметры датчиков: время задержки (обычно 30 с – 5 мин), порог срабатывания по освещённости и чувствительность.

Настройка и эксплуатация

Корректная настройка датчиков — залог отсутствия ложных срабатываний. Регулятор LUX устанавливается в положение, при котором система включается только в сумерках (примерно 10–20 лк). Регулятор TIME подбирается опытным путём: слишком короткая задержка приводит к миганию света при малоподвижном объекте, слишком длинная — к перерасходу электроэнергии. Регулятор SENS настраивается так, чтобы датчик не реагировал на мелких животных и качающиеся ветки.

В процессе эксплуатации необходимо:

• Не реже двух раз в год очищать защитные стёкла датчиков и светильников от пыли и насекомых.
• Проверять герметичность вводов и состояние изоляции кабелей.
• Контролировать работу УЗО кнопкой «Тест» ежемесячно.
• Своевременно заменять вышедшие из строя LED-модули и драйверы.

Типичные ошибки и способы их устранения

Практика показывает, что большинство проблем связано с нарушениями технологии монтажа, а не с качеством оборудования. Наиболее частые ошибки:

1. Отсутствие УЗО — создаёт угрозу поражения электрическим током при повреждении изоляции во влажной среде.
2. Неверное сечение кабеля — приводит к падению напряжения и перегреву линии при большой суммарной мощности светильников.
3. Установка датчика напротив источника тепла (выхлопная труба, кондиционер) — вызывает постоянные ложные включения.
4. Соединение проводов скрутками — недопустимо на улице, требует применения клеммников или пайки с последующей герметизацией.
5. Отсутствие компенсации пусковых токов — при коммутации мощных LED-прожекторов контакты датчика подгорают; рекомендуется использовать промежуточное реле.

Заключение

Монтаж наружного освещения с датчиками движения — это инженерная задача, требующая комплексного подхода: от светотехнического расчёта и выбора оборудования до соблюдения норм электробезопасности при прокладке и подключении. Правильно спроектированная система не только повышает комфорт и безопасность проживания, но и снижает эксплуатационные расходы за счёт автоматического управления. Соблюдение изложенных технических требований и регулярное обслуживание обеспечат стабильную работу освещения на протяжении всего срока службы оборудования.
