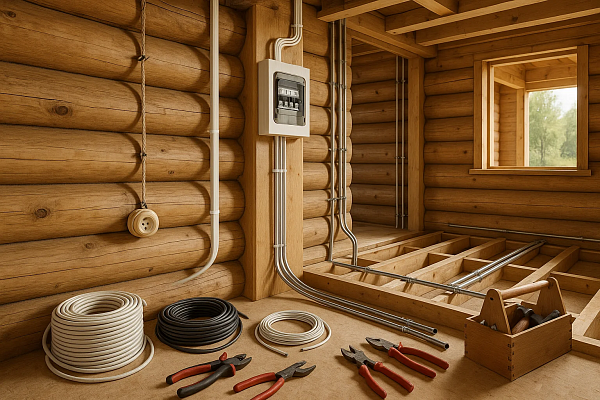

Скрытая электропроводка в деревянном доме — задача, которая требует особого подхода, поскольку дерево является горючим материалом, а нормативные документы предъявляют к таким конструкциям повышенные требования пожарной безопасности. Одним из наиболее надежных и регламентированных способов прокладки является монтаж кабельных линий в металлических трубах, скрытых внутри строительных конструкций. В данной статье рассмотрим ключевые аспекты проектирования и производства работ, а также типичные ошибки, которых следует избегать.
Нормативная база и требования пожарной безопасности
Основным документом, регламентирующим требования к электропроводкам, является ПУЭ (Правила устройства электроустановок), а также СП 256.1325800.2016 и ГОСТ 31565-2012 в части кабельных изделий. Для деревянных зданий ключевым является требование о защите кабеля от механических повреждений и обеспечении локализации возможного возгорания.
Скрытая прокладка в металлических трубах рассматривается как наиболее безопасное решение, поскольку металлическая оболочка выполняет две функции:
- Механическая защита — труба предохраняет кабель от случайного повреждения при монтаже мебели, крепежа и в процессе эксплуатации.
- Локализация — в случае короткого замыкания или перегрева металлическая труба препятствует распространению пламени и продуктов горения на деревянные конструкции.
Важно понимать: применение металлических труб не отменяет требований к самому кабелю. Как правило, используются кабели с медными жилами, не распространяющие горение (например, ВВГнг-LS или NYM), а в ряде случаев — огнестойкие исполнения.
Выбор трубы и кабеля
Тип металлической трубы
Для скрытой прокладки в деревянных конструкциях применяются следующие виды труб:
- Стальные электросварные трубы — классическое решение, обеспечивающее высокую механическую прочность и локализацию. Требуют антикоррозионной обработки (грунтовка, окраска) перед заделкой в конструкции.
- Гофрированные металлические трубы — удобны в монтаже, допускают изгибы, однако их прочностные характеристики ниже, и они применимы при условии защиты от механических воздействий.
- Металлорукав — используется ограниченно, преимущественно для коротких участков и переходов, поскольку не обеспечивает жесткой защиты.
Оптимальным выбором для скрытой прокладки в дереве считается жесткая стальная труба с толщиной стенки не менее 2 мм, что подтверждает способность выдерживать механические нагрузки и длительное тепловое воздействие.
Требования к кабелю
Кабель должен иметь медные жилы и изоляцию, не распространяющую горение. Сечение жил определяется расчетом нагрузок, но минимально для групповых линий принимается 1,5 мм², для вводных — по расчету. Заполнение трубы кабелем не должно превышать 40% внутреннего сечения — это необходимо для отвода тепла и возможности протяжки.
Технология монтажа скрытой проводки в трубах
Подготовительный этап и разметка
Работы начинаются с проекта, в котором указаны трассы, точки установки электроустановочных изделий и способы прохода через конструкции. На объекте выполняется разметка трасс с учетом того, что скрытые линии должны прокладываться строго по вертикали и горизонтали, что упрощает их обнаружение при последующих работах.
Штробление и подготовка каналов
В деревянных домах штробление выполняется с учетом конструктивных особенностей:
- В бревенчатых и брусовых стенах каналы выбираются фрезерованием или аккуратным долблением с последующей заделкой.
- В каркасных домах прокладка чаще выполняется внутри каркаса — в полостях стен и перекрытий, с обязательной защитой труб от продавливания утеплителем и крепежом.
- Глубина канала должна обеспечивать полное укрытие трубы слоем отделки, но не ослаблять несущую способность конструкции.
Важно: не допускается ослабление несущих элементов (балок, стоек) более чем на допустимые величины; при необходимости трасса обходится или применяется накладной монтаж с последующей маскировкой.
Прокладка труб и затяжка кабеля
Трубы укладываются в подготовленные каналы и крепятся к конструкциям с шагом, исключающим провисание. Соединения выполняются сваркой, резьбой или специальными муфтами с обеспечением непрерывности металлической оболочки. После монтажа труб производится затяжка кабеля с помощью протяжки и консистентной смазки на сложных участках.
Ключевые правила:
- Радиусы изгиба труб должны быть не менее допустимых для выбранного кабеля.
- В трубах не должно быть острых кромок и заусенцев, повреждающих изоляцию.
- На вводах в коробки и щиты устанавливаются втулки или сальники.
- Металлические трубы подлежат заземлению (занулению) в соответствии с требованиями ПУЭ.
Установка коробок и электроустановочных изделий
Распределительные коробки и подрозетники устанавливаются заподлицо с отделкой. В деревянных конструкциях применяются металлические коробки, а места ввода труб герметизируются негорючими материалами. Соединения жил выполняются в коробках с помощью опрессовки или клеммников, обеспечивающих надежный контакт.
Контроль качества и испытания
После монтажа и до заделки каналов выполняются обязательные проверки:
- Визуальный осмотр — целостность изоляции, отсутствие заломов, правильность крепления труб.
- Измерение сопротивления изоляции — мегаомметром, с оформлением протокола.
- Проверка непрерывности защитного проводника и заземления металлических труб.
- Проверка сопротивления петли «фаза-нуль» и срабатывания устройств защитного отключения.
Только после успешных испытаний производится заделка каналов и финишная отделка.
Типичные ошибки и рекомендации
- Использование пластиковых труб и гофры в скрытой проводке по дереву — недопустимо с точки зрения пожарной безопасности при отсутствии дополнительных мер защиты.
- Отсутствие заземления металлической трубы — создает опасность при повреждении изоляции.
- Переполнение трубы кабелем — приводит к перегреву и затрудняет протяжку.
- Соединение кабеля внутри трубы — запрещено; все соединения выполняются только в коробках.
- Прокладка по диагонали — затрудняет обнаружение трассы и повышает риск повреждения при монтаже крепежа.
Заключение
Монтаж скрытой проводки в металлических трубах в деревянном доме — это технически обоснованное и нормативно подкрепленное решение, обеспечивающее высокий уровень пожарной безопасности и долговечность электроустановки. Соблюдение требований ПУЭ, правильный выбор труб и кабеля, качественная затяжка и обязательные испытания позволяют создать надежную систему электроснабжения, соответствующую современным стандартам. Экономия на материалах и упрощение технологии в данном случае недопустимы, поскольку речь идет о безопасности людей и сохранности здания.
