Подпорная стена — ответственная конструкция, воспринимающая горизонтальное давление грунта и передающая его на основание. Ошибки в расчёте объёма бетона и выборе его марки приводят либо к перерасходу материала, либо к потере несущей способности и разрушению конструкции. Ниже — методика профессионального расчёта, применимая как для монолитных гравитационных стен, так и для тонкостенных уголковых систем.

1. Исходные данные для расчёта

До начала вычислений необходимо собрать полный набор параметров, без которых расчёт теряет инженерный смысл:

• Геометрия стены: длина, высота надземной и подземной части, толщина вверху и внизу (для трапециевидного профиля), наличие банкеток и консолей.
• Инженерно-геологические условия: тип грунта, его плотность, угол внутреннего трения, удельное сцепление, уровень грунтовых вод.
• Нагрузки: собственный вес, активное давление грунта, временные нагрузки на поверхности засыпки (транспорт, складирование), сейсмика при необходимости.
• Условия эксплуатации: агрессивность среды, морозостойкость региона, водонепроницаемость.

2. Расчёт объёма бетона

Объём бетона определяется геометрией конструкции с учётом технологических потерь. Для типовых профилей применяются следующие подходы.

2.1. Гравитационная стена трапециевидного сечения

Площадь поперечного сечения вычисляется как площадь трапеции:

S = (a + b) / 2 × h, где a и b — толщина стены соответственно вверху и внизу, h — высота сечения.

Объём монолита: V = S × L, где L — длина стены. Для стены с уступами или переменной высотой сечение разбивается на простые фигуры (прямоугольники, треугольники), объёмы суммируются.

2.2. Уголковая стена (тонкостенная)

Складывается из объёмов вертикальной лицевой плиты, фундаментной плиты (подошвы) и рёбер жёсткости:

• лицевая плита: V₁ = t × h × L;
• фундаментная плита: V₂ = b × d × L (с учётом консолей вперёд и назад);
• рёбра: V₃ = n × S_ребра × l_ребра.

Итог: V = V₁ + V₂ + V₃.

2.3. Технологические поправки

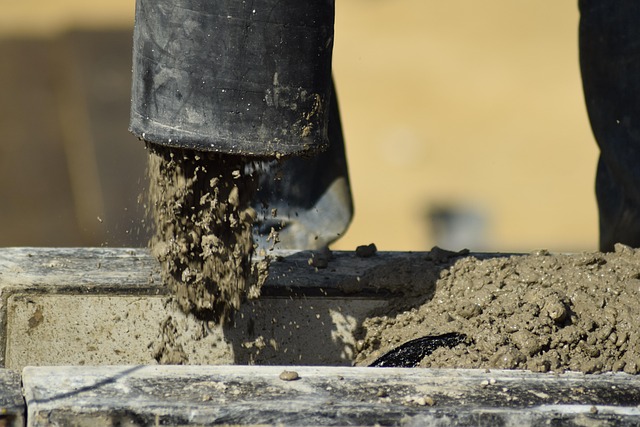

• Запас на потери: 2–3 % при подаче бетононасосом, до 5 % при подаче в опалубку краном или лотками.
• Учёт арматуры: вычитание объёма арматуры обычно не производится (менее 1–2 %), но при высоком насыщении (более 150 кг/м³) поправка целесообразна.
• Опалубка: объём считается по внутренним размерам опалубки, а не по проектным осям.

Пример: стена длиной 20 м, высотой 3 м, толщиной 0,4 м вверху и 0,8 м внизу. S = (0,4 + 0,8)/2 × 3 = 1,8 м²; V = 1,8 × 20 = 36 м³; с запасом 3 % — 37,1 м³.

3. Выбор марки (класса) бетона

Современная нормативная база оперирует классами прочности по ГОСТ 26633 и СП 63.13330. Класс (B) — гарантированная прочность с обеспеченностью 95 %, марка (M) — средняя прочность. Для ответственных конструкций назначают именно класс.

3.1. Рекомендуемые классы по условиям работы

• B15–B20 (M200–M250): гравитационные стены небольшой высоты (до 2–3 м) на прочных непучинистых грунтах, подпорные стенки террас и ландшафтные конструкции.
• B22,5–B25 (M300–M350): основной диапазон для монолитных подпорных стен высотой 3–6 м, уголковых конструкций, стен с активным давлением грунта и временными нагрузками.
• B30–B35 (M400–M450): высокие стены (свыше 6 м), стены в сложных инженерно-геологических условиях, конструкции с повышенными требованиями к трещиностойкости.

3.2. Дополнительные требования

• Морозостойкость: F100–F150 для умеренной зоны, F200 и выше — для сурового климата и контакта с водой.
• Водонепроницаемость: W4–W6 для надземной части, W6–W8 для подземной и контактирующей с грунтовыми водами.
• Подвижность смеси: П3–П4 (ОК 10–16 см) при густом армировании и подаче бетононасосом; П2 — для массивных слабоармированных сечений.
• Крупность заполнителя: не более 1/3 минимального размера сечения и не более 3/4 расстояния между стержнями арматуры.

3.3. Особенности для подземной части

Фундаментная плита и подземная часть стены работают в условиях переменного увлажнения и агрессивного воздействия грунтовых вод. Здесь оправдано применение бетона с сульфатостойким цементом, добавками-гидрофобизаторами и обязательным контролем W6 и выше. Для ответственных сооружений целесообразно назначение B25 W8 F150.

4. Контроль качества и типовые ошибки

• Занижение класса бетона «для экономии» без поверочного расчёта на устойчивость и прочность сечения — главная причина кренов и трещин.
• Игнорирование дренажа: даже бетон высокого класса не компенсирует гидростатическое давление при отсутствии водоотвода в застенной засыпке.
• Неверный учёт объёма: расчёт по осям вместо внутренних размеров опалубки даёт систематическую погрешность до 5–8 %.
• Отсутствие контроля подвижности: жёсткая смесь в густоармированной стене приводит к пустотам и снижению фактической прочности.

5. Выводы

Объём бетона для подпорной стены рассчитывается по геометрии сечения с обязательным технологическим запасом 2–5 %. Класс бетона назначается по результатам расчёта на прочность и устойчивость с учётом высоты стены, нагрузок и условий эксплуатации: для типовых монолитных стен оптимален диапазон B22,5–B25 с морозостойкостью F100–F150 и водонепроницаемостью не ниже W6 для подземной части. Экономия на классе бетона недопустима — стоимость remediation-работ при разрушении стены многократно превышает разницу в цене кубометра смеси.
