Откатные ворота с электроприводом и зубчатой рейкой — одно из самых практичных решений для частного дома, СНТ или небольшого производственного объекта. В отличие от распашных конструкций, они не требуют свободного пространства перед въездом, легко автоматизируются и служат десятилетиями при корректном монтаже. Ниже — инженерно выверенная последовательность работ, которую можно выполнить своими руками при наличии базового инструмента и двух помощников.
Конструктивная схема и принцип работы
Откатные ворота консольного типа опираются на роликовые тележки, закреплённые на фундаменте, а створка уравновешивается противовесом. К нижней кромке створки крепится зубчатая рейка, которая входит в зацепление с шестернёй электропривода. Привод, установленный на фундаменте или на столбе, вращает шестерню и перемещает створку по направляющей балке.
Ключевые элементы системы:
- Направляющая балка (обычно 60×70 мм или 90×50 мм) — несущий профиль, по которому катятся ролики;
- Роликовые тележки — опоры с подшипниками, воспринимающие вес створки;
- Верхние и нижние ловители — фиксируют полотно в закрытом положении;
- Концевые ролики — ограничивают ход створки;
- Электропривод с блоком управления и пультом;
- Зубчатая рейка — стальная или нейлоновая, с модулем 4 (стандарт для большинства приводов).
Расчёт и подготовка
Определение размеров створки
Ширина проёма и ширина створки связаны соотношением: створка должна перекрывать проём на 1,5–2 ширины проёма в сторону отката для компенсации противовеса. Например, при проёме 4 м длина полотна составит около 6 м, а зона отката — не менее 6,5 м вдоль забора.
Выбор привода и рейки
Мощность привода подбирают по массе створки с запасом 20–30%. Для полотна до 600 кг достаточно привода класса 800–1000 кг. Рейка бывает:
- стальная — долговечная, но требует регулярной смазки;
- нейлоновая — тише в работе, не ржавеет, но менее стойка к нагрузкам.
Модуль рейки должен соответствовать шестерне привода — чаще всего это модуль 4. Несовпадение модуля приведёт к быстрому износу и заклиниванию.
Монтаж фундамента
Основание — залог долговечности. Фундамент заливают под зоной движения створки, а не под проёмом.
- Выкопать траншею глубиной 1,2–1,5 м (ниже уровня промерзания) и шириной 40–50 см.
- Установить закладные элементы — швеллер или арматурный каркас с приваренными пластинами под тележки.
- Залить бетоном класса B22,5–B25, выровнять верхнюю плоскость по уровню.
- Выдержать 7–10 суток до набора прочности перед установкой роликов.
Закладные должны быть выставлены строго горизонтально — перекос приведёт к неравномерному износу роликов и рывкам при движении.
Сборка и установка створки
Изготовление полотна
Каркас сваривают из профильной трубы 60×40 мм или 60×60 мм, обшивают профнастилом, штакетником или сэндвич-панелями. Обязательно предусматривают диагональные укосины для жёсткости — иначе полотно «поведёт» при температурных деформациях.

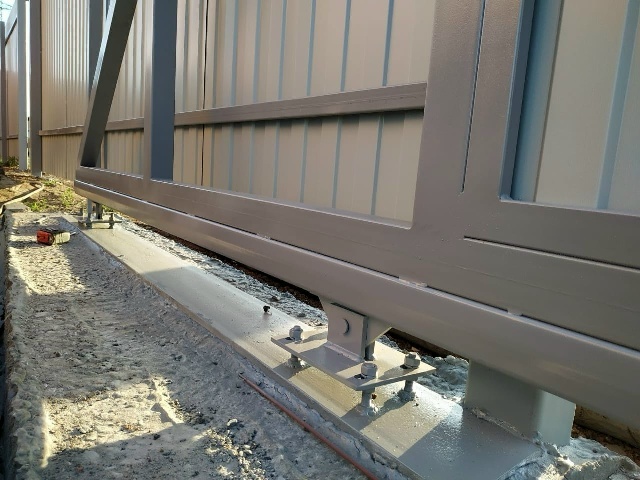

Установка на тележки
- Закрепить направляющую балку на нижней кромке створки строго по центру тяжести.
- Установить роликовые тележки на закладные фундамента.
- Завести балку в тележки, выставить створку по уровню и вертикали.
- Смонтировать верхние и нижние ловители, концевые ролики.
Проверьте ход вручную: створка должна двигаться плавно, без заеданий и люфтов.
Монтаж зубчатой рейки и электропривода
Крепление рейки
Рейку крепят к нижней части направляющей балки или к раме створки саморезами с шагом 30–40 см. Важно:
- рейка должна быть строго параллельна направляющей;
- зазор между рейкой и шестернёй привода — 1–2 мм;
- стыки секций рейки выравнивают по шагу зуба, чтобы шестерня не «спотыкалась».
Установка привода
- Закрепить привод на регулируемой пластине фундамента или на столбе.
- Выставить шестерню по центру рейки, обеспечить зацепление по всей длине хода.
- Подключить блок управления, концевики, фотоэлементы и сигнальную лампу.
- Настроить концевые положения и усилие по инструкции производителя.
Обязательно предусмотрите ручную разблокировку — при отключении электричества ворота должны открываться ключом.
Пусконаладка и проверка
После сборки выполните тестовый прогон:
- проверьте плавность хода и отсутствие посторонних звуков;
- убедитесь, что фотоэлементы срабатывают при пересечении луча;
- проверьте остановку при попадании препятствия (функция защиты);
- отрегулируйте усилие привода — слишком высокое опасно, слишком низкое вызывает ложные срабатывания.
Типичные ошибки и обслуживание
Наиболее частые ошибки самостоятельного монтажа:
- неправильный выбор точки крепления направляющей балки — створка перекашивается;
- несовпадение модуля рейки и шестерни;
- отсутствие укосин — полотно деформируется;
- экономия на фундаменте — тележки «проседают».
Обслуживание сводится к смазке роликов и рейки (раз в 6–12 месяцев), очистке направляющей от грязи и проверке крепежа. При соблюдении технологии монтажа система работает безотказно 10–15 лет.
