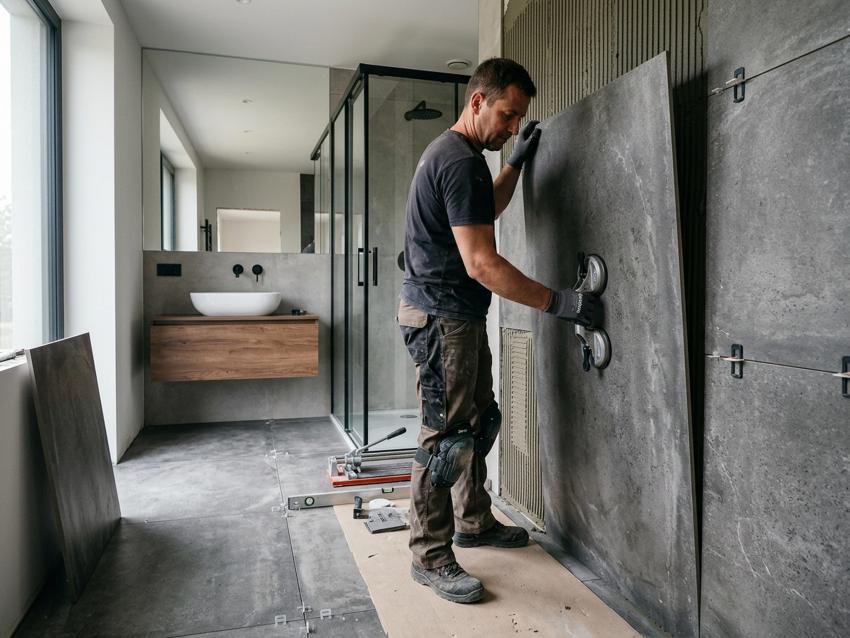

Крупноформатный керамогранит — материал, который давно перестал быть экзотикой на объектах премиум-класса и уверенно вошёл в массовую практику отделки. Плиты размером 1200×2400, 1600×3200 мм и более требуют принципиально иного подхода к монтажу, чем традиционная плитка 600×600 мм. Один из ключевых инструментов, обеспечивающих безопасность и точность укладки, — вакуумные присоски. В этой статье разберём, как правильно организовать работу с ними, чтобы избежать боя, деформаций и травм на объекте.
Почему крупный формат требует особого инструмента
Масса плиты керамогранита толщиной 6–12 мм размером 1600×3200 мм достигает 60–90 кг. Удерживать такую плиту руками при переноске и позиционировании невозможно: центр тяжести смещён, а захват за кромку создаёт опасные изгибающие напряжения. Керамогранит — хрупкий материал при изгибе, но прочный на сжатие. Именно поэтому точечные нагрузки и неравномерный отрыв от поверхности недопустимы.
Вакуумные присоски решают три задачи одновременно:
- Распределение нагрузки по площади плиты через несколько точек захвата;
- Безопасная переноска двумя операторами без контакта рук с лицевой поверхностью;
- Точное позиционирование с возможностью микроподстройки положения до схватывания клея.
Классификация вакуумных присосок
По типу создания разрежения
Различают три конструктивных типа:
- Ручные насосные присоски — разрежение создаётся встроенным поршневым насосом. Просты, не требуют энергоснабжения, но требуют периодической подкачки при длительном удержании.
- Пневматические (эжекторные) — работают от компрессора, разрежение создаётся потоком воздуха через эжектор. Обеспечивают стабильное усилие, удобны для серийного монтажа.
- Электрические (вакуумные насосы) — встроенный или выносной насос с датчиком давления и звуковой сигнализацией падения разрежения. Наиболее надёжны для тяжёлых плит.
По грузоподъёмности и конфигурации
Для крупноформатного керамогранита применяют:
- Одиночные присоски диаметром 120–200 мм с усилием отрыва 40–120 кг — для лёгких плит и вспомогательных операций;
- Двух- и трёхзахватные траверсы с регулируемой базой — основной инструмент для плит от 1200×2400 мм;
- Рамы с четырьмя и более присосками — для плит свыше 1600×3200 мм и толщиной от 10 мм.
Важно: заявленная грузоподъёмность присоски указывается для идеально гладкой, чистой и обезжиренной поверхности при полном разрежении. На практике следует применять коэффициент запаса не менее 2,0–2,5.
Требования к поверхности и подготовке плиты
Эффективность вакуумного захвата напрямую зависит от герметичности контакта. Перед установкой присосок необходимо:
- Удалить с тыльной (или лицевой, в зависимости от схемы захвата) поверхности пыль, шлифовальную суспензию и остатки защитных покрытий;
- Обезжирить зону контакта;
- Проверить плоскостность: керамогранит с выраженным рельефом (структурированный, «под камень») требует присосок с эластичными манжетами повышенной толщины;
- Убедиться в отсутствии микротрещин и сколов в зоне установки манжеты.
Манжеты присосок должны быть чистыми и эластичными. Затвердевшая или загрязнённая резина не обеспечивает герметичность — это одна из самых частых причин срыва плиты.
Технология укладки: пошаговый порядок
1. Организация захвата
Присоски устанавливают симметрично относительно центра тяжести плиты, отступив от кромок не менее 100–150 мм. Для плиты 1600×3200 мм оптимальна схема с четырьмя точками захвата, образующими прямоугольник, либо применение траверсы с двумя несущими балками. Нельзя располагать присоски ближе 80 мм к кромке — риск скола и недостаточная площадь контакта.
2. Создание разрежения и контроль
После установки присосок создают разрежение и выдерживают паузу 10–15 секунд для контроля стабильности. На электрических моделях ориентируются на показания вакуумметра: рабочее разрежение обычно составляет −0,6…−0,8 бар. При падении давления срабатывает сигнализация — плиту немедленно опускают на страховочные опоры.
3. Подъём и переноска
Подъём выполняют плавно, без рывков, двумя операторами при использовании ручных траверс. Плиту удерживают в вертикальной или слегка наклонной плоскости — горизонтальная переноска на большие расстояния недопустима из-за возрастающих изгибающих моментов.
4. Нанесение клея и позиционирование
Клей наносят гребёнчатым шпателем с размером зуба, соответствующим формату и толщине плиты (обычно 10–12 мм для плит от 1200 мм). Для крупного формата обязательна комбинированная техника: слой на основании и тонкий слой на тыльной стороне плиты («метод насечки и подстила»). Плиту подводят к основанию, прижимают и корректируют положение с помощью присосок, не снимая захвата до полной фиксации.
5. Снятие присосок
Разрежение сбрасывают плавно, клапаном. Резкий сброс создаёт хлопок и рывок, способный сместить свежеуложенную плиту. После снятия присосок проверяют плоскостность правилом и при необходимости корректируют положение.
Типичные ошибки и меры предупреждения
- Недостаточное число точек захвата — приводит к изгибу и растрескиванию плиты. Решение: расчёт по массе и геометрии, коэффициент запаса ≥ 2,0.
- Захват за кромку — концентрация напряжений и скол. Решение: отступ от кромки не менее 100 мм.
- Работа на загрязнённых манжетах — потеря вакуума. Решение: регулярная очистка и замена манжет.
- Отсутствие страховки — при срыве плита падает. Решение: страховочные ремни, опоры, работа в паре.
- Игнорирование сигнализации вакуумметра — критично для электрических моделей. Решение: проверка перед каждым подъёмом.
Охрана труда и организационные требования
Работы с крупноформатным керамогранитом относятся к операциям повышенной опасности. Обязательны:
- Средства индивидуальной защиты: перчатки с повышенным сцеплением, защитные очки, спецобувь;
- Работа не менее чем двумя исполнителями при массе плиты свыше 40 кг;
- Исправность и своевременная поверка вакуумметров и насосов;
- Наличие страховочных элементов и свободной рабочей зоны без посторонних.
Заключение
Вакуумные присоски — не вспомогательный аксессуар, а полноценный технологический инструмент, от правильного выбора и применения которого зависят и сохранность дорогостоящего материала, и безопасность на объекте. Соблюдение схемы захвата, контроль разрежения, подготовка поверхностей и дисциплина работы в паре позволяют укладывать крупноформатный керамогранит с высокой точностью и минимальными потерями. Экономия на качестве присосок или пренебрежение регламентом неизбежно оборачиваются боем плиты и риском травматизма — и это тот случай, когда цена ошибки несопоставима со стоимостью профессионального оснащения.
