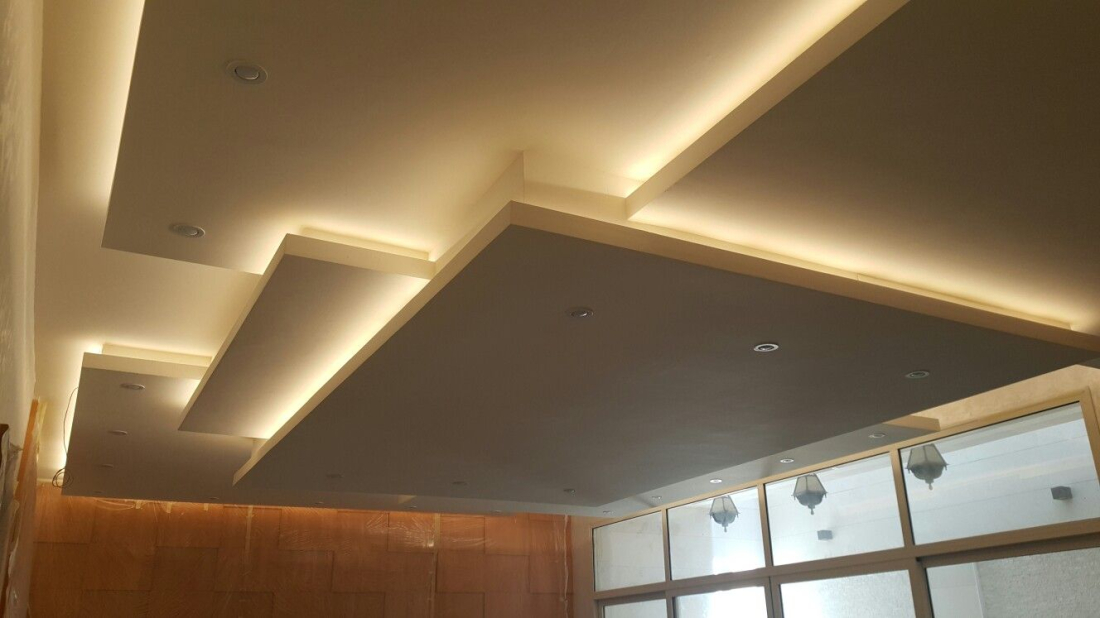

Многоуровневый потолок из гипсокартона с парящей подсветкой — это не просто декоративный приём, а конструктивная система, в которой свет, геометрия и каркас работают как единое целое. Ошибки на этапе расчёта каркаса или выбора схемы подсветки приводят к трещинам по швам, неравномерному свечению и перегреву светодиодных лент. Ниже — инженерный разбор технологии монтажа: от расчёта несущего каркаса до пусконаладки освещения.
1. Конструктивная схема и принцип «парящего» контура
Парящий эффект достигается за счёт скрытого светового карниза: светодиодная лента размещается в нише, образованной вертикальным отбортовочным профилем и горизонтальной полкой второго уровня. Свет отражается от потолочной плоскости и создаёт мягкий ореол, при этом источник света не виден с точек обзора в помещении.
Типовая схема включает три элемента:
- Базовый (несущий) уровень — плоскость из ГКЛ, закреплённая на одноуровневом каркасе по всей площади помещения.
- Парящий уровень — опущенный контур (обычно на 80–150 мм ниже базового), формирующий нишу для ленты.
- Световой карниз — открытая ниша шириной 60–100 мм и глубиной 50–80 мм с отбортовкой, защищающей ленту от прямого обзора.
Ключевое инженерное требование: ниша должна иметь вентиляционный зазор для отвода тепла от светодиодов. Герметичная ниша приводит к деградации ленты и изменению цветовой температуры в течение первого года эксплуатации.
2. Расчёт каркаса и подготовка основания
2.1. Определение нагрузок и шага подвесов
Масса системы «ГКЛ + каркас + шпаклёвка + лента с профилем» составляет в среднем 15–20 кг/м². Для одноуровневого каркаса на подвесах с шагом 600 мм и несущими профилями с шагом 400–500 мм конструкция выдерживает эту нагрузку с запасом. Для второго уровня, где добавляется вертикальная отбортовка, шаг подвесов по линии перепада сокращают до 400–500 мм.
Обязательные условия:
- Перепад основания по горизонтали — не более 10 мм на 3 м; при большем отклонении применяют регулируемые подвесы с увеличенным ходом.
- Несущие профили крепят перпендикулярно направлению укладки листов ГКЛ.
- Стыки листов должны приходиться на полку профиля, а не на пустоту.
2.2. Разметка уровней
Разметку ведут лазерным нивелиром от самой низкой точки базового потолка. Линия первого уровня отбивается с учётом толщины каркаса (профиль 27×60 + подвес) и листа ГКЛ. Линия второго уровня смещается вниз на проектную величину перепада. Отдельно размечают ось светового карниза — от неё зависит геометрия отбортовки и равномерность светового пятна на потолке.
3. Монтаж каркаса: базовый и парящий уровни
3.1. Базовый уровень
- По периметру монтируют направляющий профиль ПН 27×28 с шагом дюбелей 400–500 мм.
- Устанавливают прямые подвесы с шагом 600 мм, несущие профили ПП 60×27 — с шагом 400–500 мм.
- Проверяют плоскостность правилом 2,5 м: допустимое отклонение — 2 мм на 2 м.
- Обшивают ГКЛ толщиной 9,5 мм (для однослойной схемы) или 12,5 мм при повышенных требованиях к жёсткости.
3.2. Парящий уровень и отбортовка
Второй уровень формируют на усиленном каркасе: по линии перепада устанавливают двойной несущий профиль или профиль с усилением, к которому крепят вертикальную отбортовку из профиля ПН или ПП. Высота отбортовки определяет видимую глубину ниши и угол раскрытия светового потока.
- Вертикальная отбортовка обшивается полосой ГКЛ; её нижняя кромка должна быть строго параллельна линии карниза.
- Для жёсткости отбортовку усиливают угловым профилем (перфорированный уголок) перед шпаклёвкой.
- В зоне ниши не допускается крепление ленты к металлическому профилю без терморазрыва — используют алюминиевый профиль-держатель или монтажную площадку из ГКЛ.
4. Обшивка, швы и подготовка под отделку
Листы ГКЛ крепят саморезами с шагом 150–200 мм, отступ от кромки — не менее 10 мм. Швы выполняют с зазором 2–3 мм и обязательной разделкой: армирующая лента (бумажная или стеклосетка) на слой шпаклёвки, затем финишный слой.
Особое внимание — шву по линии перепада уровней: это зона концентрации напряжений. Здесь рекомендуется двойное армирование и применение эластичной шпаклёвки. Полное высыхание перед шлифовкой — не менее 24 часов на слой.
5. Электрика и схема подсветки
5.1. Питание и управление
- Ленту подключают через блок питания с запасом мощности 20–30% от номинала; блок размещают в ревизионном люке вне ниши.
- При длине контура более 5 м применяют параллельное подключение сегментов — последовательное включение вызывает падение яркости к концу линии.
- Управление — диммер или контроллер с ШИМ; для сценариев «тёплый/холодный» используют ленты с регулируемой цветовой температурой.
5.2. Требования к размещению ленты
Лента крепится на внутреннюю поверхность отбортовки или на горизонтальную полку ниши — в зависимости от желаемого характера засветки. Для равномерного «парящего» ореола ленту располагают на расстоянии 40–60 мм от потолочной плоскости и ориентируют поток вдоль неё. Плотность светодиодов — не менее 120 шт./м для лент мощностью 9,6–14,4 Вт/м.
6. Пусконаладка и типовые ошибки
Перед чистовой отделкой выполняют пробное включение: проверяют равномерность свечения, отсутствие видимых точек и перегрева. Типовые ошибки, которые выявляются именно на этом этапе:
- Прямая видимость ленты — недостаточная глубина отбортовки или неверный угол её наклона.
- Пятнистость засветки — малая плотность светодиодов или слишком близкое расположение ленты к потолку.
- Трещины по швам — отсутствие армирования в зоне перепада или жёсткое крепление отбортовки без компенсационных зазоров.
- Перегрев и деградация ленты — герметичная ниша без вентиляции.
Вывод
Многоуровневый потолок с парящей подсветкой — это система, в которой геометрия каркаса, терморежим ниши и параметры светодиодной ленты взаимозависимы. Соблюдение шага подвесов, усиление линии перепада, вентиляционный зазор в нише и корректный расчёт мощности блока питания обеспечивают долговечность конструкции и стабильность светового эффекта на весь срок эксплуатации.
