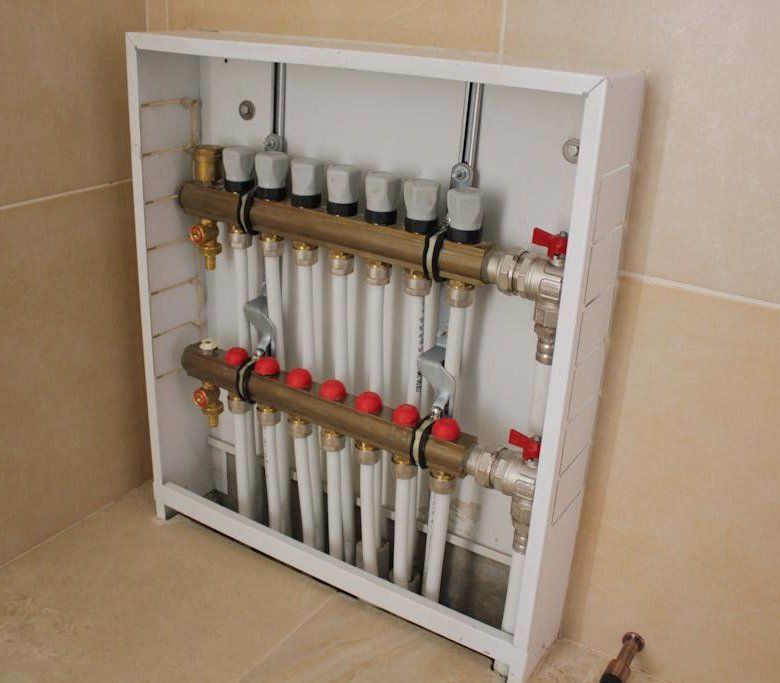

Установка коллектора для гребенки отопления — это ключевой этап монтажа современной системы отопления, от которого напрямую зависит равномерность прогрева всех помещений, гидравлическая устойчивость и ремонтопригодность всей разводки. В отличие от традиционной однотрубной или двухтрубной схемы с последовательным подключением радиаторов, коллекторная (лучевая) схема предполагает подачу теплоносителя к каждому отопительному прибору по отдельной паре труб, что требует грамотного подбора, сборки и настройки распределительного узла.

Что такое коллектор и гребенка: уточнение терминологии

В профессиональной среде часто возникает путаница в терминах. Коллектор — это общее название распределительного устройства, которое принимает теплоноситель от источника тепла и распределяет его по отдельным контурам. Гребенка — это конструктивный элемент коллектора, представляющий собой отрезок трубы с несколькими отводами (патрубками), объединенными в единый узел. Таким образом, гребенка является составной частью коллекторного блока.

Стандартный коллекторный узел включает:

• Подающую гребенку — распределяет горячий теплоноситель по контурам;
• Обратную гребенку — собирает охлажденный теплоноситель и возвращает его к котлу;
• Запорно-регулирующую арматуру — балансировочные клапаны, расходомеры, термостатическиевентили;
• Воздухоотводчики — автоматические или ручные краны Маевского;
• Сливные краны — для опорожнения системы и промывки;
• Термометры и манометры — для контроля параметров теплоносителя.

Критерии выбора коллектора для гребенки

Перед установкой необходимо определиться с типом и характеристиками коллектора. Основные параметры выбора:

Материал изготовления

• Латунь — наиболее распространенный вариант. Обладает высокой коррозионной стойкостью, выдерживает давление до 10–16 бар и температуру до 110 °C. Оптимальное соотношение цены и качества.
• Нержавеющая сталь — применяется в системах с высокими требованиями к долговечности и агрессивными теплоносителями. Выдерживает давление до 25 бар.
• Полимерные материалы (PPSU, PPR) — используются в системах с низким давлением, например, в теплых полах. Отличаются низкой теплопроводностью и отсутствием коррозии.

Количество контуров

Число отводов на гребенке должно соответствовать количеству отопительных приборов или петель теплого пола. При этом рекомендуется предусматривать 1–2 резервных выхода на случай расширения системы. Стандартный ряд: 2, 3, 4, 5, 6, 7, 8, 10, 12 контуров.

Тип присоединения

• Резьбовое — наиболее универсальное, требует использования уплотнительных материалов (лен, анаэробный герметик);
• Компрессионное — для подключения металлопластиковых и PEX-труб;
• Пресс-фитинги — обеспечивают максимальную герметичность и скорость монтажа, но требуют специального инструмента.

Наличие расходомеров и балансировочных клапанов

Для гидравлической балансировки контуров необходимо устанавливать на подающей гребенке расходомеры (ротаметры), а на обратной — балансировочные клапаны с возможностью тонкой настройки. Это особенно важно для систем с теплыми полами, где длина петель может существенно различаться.

Подготовительные работы перед установкой

Качественный монтаж невозможен без тщательной подготовки. Последовательность действий:

1. Разработка проекта — расчет теплопотерь помещений, определение расхода теплоносителя по каждому контуру, гидравлический расчет системы.
2. Выбор места установки — коллекторный шкаф должен располагаться в отапливаемом помещении, обеспечивать удобный доступ для обслуживания и иметь достаточное пространство для подключения труб.
3. Проверка комплектности — наличие всех фитингов, уплотнений, крепежа, заглушек и инструментов.
4. Подготовка основания — монтаж шкафа на стену с использованием анкерных болтов или дюбелей, выравнивание по уровню.

Пошаговая инструкция установки коллектора

Шаг 1. Монтаж коллекторного шкафа

Шкаф устанавливается на высоте 300–500 мм от пола, что обеспечивает удобство обслуживания. При скрытой установке необходимо предусмотреть нишу с запасом по глубине не менее 120 мм. Корпус шкафа фиксируется строго по уровню, чтобы избежать перекосов при подключении труб.

Шаг 2. Сборка гребенок

Сборка производится на ровной поверхности. На подающую гребенку устанавливаются расходомеры, на обратную — балансировочные клапаны. Все резьбовые соединения уплотняются льном с герметиком или анаэробным составом. Важно: не допускается использование ФУМ-ленты в системах с высоким давлением и температурой — она теряет свойства при нагреве.

Шаг 3. Установка коллектора в шкаф

Собранный узел крепится к кронштейнам шкафа. Между подающей и обратной гребенками выдерживается расстояние, соответствующее шаблону производителя (обычно 200 мм по центрам). Для жесткости конструкции рекомендуется использовать соединительные шпильки или специальные держатели.

Шаг 4. Подключение к магистрали

Подключение коллектора к котлу или стояку выполняется через запорную арматуру (шаровые краны) и фильтры механической очистки. На подающем трубопроводе обязательно устанавливается грязевик, защищающий расходомеры и клапаны от загрязнений. Соединение с магистралью выполняется с использованием компенсаторов или гибких подводок для гашения вибраций.

Шаг 5. Подключение контуров

Каждый контур подключается к соответствующему выходу гребенки. При использовании металлопластиковых труб применяются компрессионные фитинги, для PEX — пресс-фитинги или аксиальные соединения. Обязательное условие: маркировка каждого контура (номер помещения или прибора) для последующей балансировки.

Шаг 6. Установка воздухоотводчиков и сливных кранов

В верхней точке коллектора устанавливаются автоматические воздухоотводчики, в нижней — сливные краны. Это обеспечивает возможность удаления воздуха при заполнении системы и опорожнения контуров при ремонте.

Шаг 7. Опрессовка системы

После сборки система заполняется теплоносителем и подвергается гидравлическому испытанию давлением, превышающим рабочее в 1,5 раза (но не менее 6 бар). Время выдержки — не менее 30 минут. При обнаружении утечек соединения подтягиваются или перебираются.

Шаг 8. Балансировка контуров

Балансировка выполняется с помощью расходомеров и балансировочных клапанов. Цель — обеспечить расчетный расход теплоносителя в каждом контуре. Для систем отопления с радиаторами настройка производится по температурному перепаду, для теплых полов — по расходу.

Типичные ошибки при установке

• Отсутствие фильтра перед коллектором — приводит к засорению расходомеров и клапанов;
• Неправильный выбор диаметра гребенки — вызывает повышенное гидравлическое сопротивление и шум;
• Установка коллектора в неотапливаемом помещении — риск замерзания теплоносителя;
• Отсутствие компенсации теплового расширения — деформация труб и разгерметизация соединений;
• Игнорирование балансировки — неравномерный прогрев помещений, перерасход теплоносителя;
• Использование некачественных уплотнений — утечки при первом же нагреве.

Особенности установки для разных типов систем

Коллектор для радиаторного отопления

Применяются гребенки с термостатическими клапанами, позволяющими регулировать температуру в каждом помещении. Диаметр выходов обычно составляет 1/2" или 3/4". Расходомеры могут не устанавливаться при наличии термоголовок.

Коллектор для теплого пола

Обязательно наличие расходомеров и балансировочных клапанов. Диаметр выходов — 1/2" или 3/4". Количество контуров определяется площадью помещения и шагом укладки труб. Температура подачи ограничивается 45–50 °C с помощью смесительного узла.

Комбинированная система

При сочетании радиаторов и теплых полов применяются коллекторы с раздельными группами или дополнительные смесительные узлы. Это позволяет поддерживать разные температурные режимы для разных типов отопительных приборов.

Заключение

Установка коллектора для гребенки отопления — ответственная задача, требующая не только практических навыков, но и понимания гидравлических процессов. Правильный подбор оборудования, качественная сборка, тщательная опрессовка и грамотная балансировка обеспечивают надежную и эффективную работу системы на протяжении десятилетий. При отсутствии опыта рекомендуется привлекать квалифицированных специалистов, имеющих допуск к работам с системами отопления под давлением.
