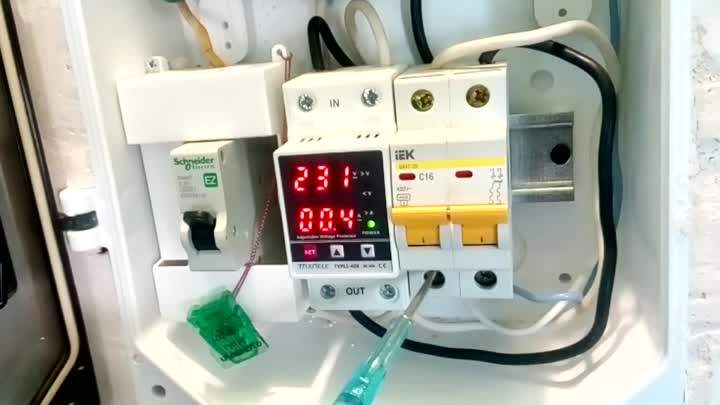

Подключение реле напряжения и ограничителей перенапряжения в щиток

Подключение реле напряжения и ограничителей перенапряжения в щиток

Защита внутренней электропроводки и бытовой техники от аварийных режимов сети — задача, которую нельзя решать «на глазок». Реле напряжения (РН) и устройства защиты от импульсных перенапряжений (УЗИП) выполняют принципиально разные функции, и путать их — распространённая ошибка даже среди монтажников. В этой статье разберём назначение каждого прибора, схемы подключения в щитке, требования к селективности и типовые ошибки при монтаже.

Назначение приборов: что и от чего защищаем

Прежде чем браться за монтаж, необходимо чётко разграничить зоны ответственности устройств.



  • Реле напряжения контролирует действующее значение напряжения в сети (220/230 В) и отключает нагрузку при выходе за уставки (обычно 170–265 В). Оно защищает от «перекоса фаз», обрыва нуля в питающей линии, ошибок трансформаторов — то есть от длительных отклонений напряжения продолжительностью от долей секунды до часов.
  • УЗИП (ограничитель импульсных перенапряжений) защищает от кратковременных импульсов длительностью микро- и миллисекунды с амплитудой в киловольты — грозовых разрядов и коммутационных помех. Время срабатывания — единицы наносекунд, поэтому обычное реле напряжения физически не успевает отреагировать на импульс.

Вывод: РН и УЗИП не заменяют, а дополняют друг друга. Реле не спасёт от грозового импульса, а УЗИП не защитит от «плавающего» нуля. В качественном щитке должны присутствовать оба устройства.

Место приборов в схеме щитка

Порядок установки по цепи

Классическая последовательность от ввода до нагрузки выглядит так:

  1. Вводной автоматический выключатель (или рубильник) — отключает всю установку.
  2. Счётчик и УЗИП — устройство защиты от импульсов ставится как можно ближе к вводу, до коммутационной аппаратуры, чтобы импульс гасился до того, как проникнет вглубь схемы.
  3. Реле напряжения — устанавливается после вводного автомата, но до групповых автоматов, чтобы отключать всю нагрузку целиком.
  4. УЗО и групповые автоматы — защита линий и людей.

Важно: УЗИП монтируется на минимальном расстоянии от ввода. Длина соединительных проводников от фазного и нулевого проводников до УЗИП не должна превышать 0,5 м (в идеале — не более 0,3 м). Каждый лишний сантиметр провода добавляет индуктивность, которая «съедает» защитный эффект: импульс просто обойдёт ограничитель по пути наименьшего сопротивления.



Схема подключения реле напряжения

Реле напряжения бывает двух типов по способу монтажа:

  • Прямого включения — устанавливается непосредственно в цепь и коммутирует ток нагрузки (обычно до 63 А). Подходит для квартирных щитков.
  • С контактором — реле управляет катушкой магнитного пускателя, а силовая цепь коммутируется контактором. Применяется при токах нагрузки свыше 63 А или для частой коммутации.

Схема прямого включения:

  1. Фазный проводник от вводного автомата подаётся на входной контакт реле (обычно клемма «L» или «Вход»).
  2. Выходной контакт реле («L1» или «Выход») соединяется с шиной питания групповых автоматов.
  3. Нулевой проводник подключается к клемме «N» реле и одновременно к нулевой шине щитка.

Критический момент: реле напряжения контролирует напряжение между фазой и нулём. Если ноль «отгорит» на вводе, реле потеряет питание и не отключит нагрузку — а на фазе при этом может оказаться 380 В из-за перекоса. Поэтому в схемах с РН настоятельно рекомендуется устанавливать реле контроля фаз или использовать модели с контролем обрыва нуля, а также обеспечивать надёжное соединение нулевого проводника.

Подключение УЗИП: типы и схемы

Классификация УЗИП

Согласно ГОСТ IEC 61643-11, устройства делятся на три типа по месту установки:

  • Тип 1 (класс B) — защита от прямых ударов молнии, устанавливается на вводе в здание при наличии внешней молниезащиты. Способен пропустить импульс с током до 25 кА (10/350 мкс).
  • Тип 2 (класс C) — защита от наведённых и коммутационных перенапряжений, монтируется в распределительном щитке. Основной тип для квартир и частных домов.
  • Тип 3 (класс D) — локальная защита непосредственно у оборудования (розетки, удлинители).

Схема подключения УЗИП типа 2

УЗИП типа 2 подключается параллельно защищаемой цепи:

  1. Фазный проводник от вводного автомата через отдельный защитный автомат (предохранитель) подаётся на клемму «L» УЗИП.
  2. Нулевой проводник — на клемму «N» УЗИП.
  3. Клемма заземления «PE» УЗИП соединяется с главной заземляющей шиной (ГЗШ) проводником сечением не менее 6 мм² (медь).

Обязательное условие: УЗИП без качественного заземления не работает. При отсутствии или высоком сопротивлении заземляющего устройства (более 10 Ом) ограничитель либо не сработает, либо создаст опасность поражения током. Перед монтажом проверьте сопротивление контура заземления.

Защита самого УЗИП

Последовательно с УЗИП устанавливается предохранитель или автоматический выключатель, рассчитанный на ток, указанный в паспорте устройства (обычно 63–125 А для типа 2). Этот аппарат защищает УЗИП от сверхтоков при его повреждении и не должен срабатывать при номинальных нагрузках. Номинал защитного аппарата подбирается по рекомендации производителя УЗИП и согласуется с вводным автоматом.

Требования к селективности и согласованию

При установке нескольких уровней защиты (УЗИП тип 1 на вводе, тип 2 в щитке, тип 3 у потребителя) необходимо обеспечить координацию — энергия импульса должна распределяться между устройствами, а не «сваливаться» на одно. Для этого между уровнями выдерживают расстояние по кабелю не менее 10 м либо устанавливают согласующие дроссели. Нарушение этого правила приводит к тому, что срабатывает только первый уровень, а второй остаётся «наблюдателем».

Также важно согласовать номиналы: защитный автомат УЗИП должен быть селективен по отношению к вводному — то есть иметь больший номинал или характеристику срабатывания, исключающую ложные отключения.

Типовые ошибки монтажа

  • Длинные проводники к УЗИП. Провод длиной более 0,5 м сводит защиту к нулю — импульс уходит в обход.
  • Отсутствие заземления. УЗИП на «нулевом» заземлении бесполезен и опасен.
  • Установка РН после групповых автоматов. В этом случае часть нагрузки остаётся незащищённой.
  • Игнорирование обрыва нуля. Реле без контроля нуля не спасёт от перекоса фаз.
  • Отсутствие защитного аппарата перед УЗИП. При повреждении ограничителя возможен пожар.
  • Монтаж УЗИП на DIN-рейку без учёта направления. Некоторые модели требуют строго определённой ориентации клемм «L» и «N».

Практические рекомендации

Для квартирного щитка оптимальна следующая компоновка: вводной автомат → УЗИП типа 2 с защитным автоматом → реле напряжения → УЗО → групповые автоматы. Для частного дома с воздушным вводом добавляется УЗИП типа 1 на вводе и, при необходимости, тип 3 у чувствительной техники.

Перед вводом в эксплуатацию обязательно проверьте: сопротивление заземления, срабатывание реле при имитации повышенного напряжения (регулируемым автотрансформатором), целостность соединений УЗИП и отсутствие ложных срабатываний. Только комплексная проверка гарантирует, что защита сработает именно тогда, когда это необходимо.
