Установка полотенцесушителя — это не просто вопрос комфорта, а полноценная инженерная задача, требующая учета гидравлических параметров системы, типа разводки и материала труб. Ошибки на этапе монтажа приводят к снижению теплоотдачи, коррозии и, что опаснее всего, к аварийным протечкам. Ниже рассмотрен профессиональный подход к выбору, расчету и монтажу водяных полотенцесушителей в соответствии с действующими строительными нормами.
Классификация водяных полотенцесушителей и их влияние на схему монтажа
Перед началом работ необходимо четко определить тип прибора, так как от этого зависит способ подключения и требования к запорной арматуре.
- По материалу: нержавеющая сталь (AISI 304, 316), углеродистая сталь с покрытием, медные и биметаллические модели. Для систем с высоким содержанием кислорода и риском электрохимической коррозии предпочтительна нержавеющая сталь.
- По типу подключения: боковое (боковой подвод), нижнее (диагональное или седельное), а также модели с боковым подключением «лево/право».
- По способу циркуляции: проточные (работают только при движении теплоносителя) и комбинированные (с встроенным электрическим ТЭНом для работы в межотопительный период).
С точки зрения гидравлики, полотенцесушитель является местным сопротивлением. При последовательном подключении к стояку ГВС он создает дополнительное падение давления, что может нарушить циркуляцию у соседей. Поэтому в современных системах с нижней разводкой применяется подключение через коллектор, а в старых домах с верхним розливом — строго через байпас с запорной арматурой.
Нормативная база и технические требования
Монтаж регламентируется СП 30.13330.2020 «Внутренний водопровод и канализация зданий» и СП 60.13330.2020 «Отопление, вентиляция и кондиционирование». Ключевые требования:
- Рабочее давление: для систем ГВС с верхним розливом — не менее 6 бар (испытательное 10 бар), для закрытых систем с нижней разводкой — 10 бар (испытательное 15 бар).
- Температура теплоносителя: до 95 °C для стандартных моделей, до 110 °C для специальных серий.
- Наличие байпаса: обязательно при подключении к стояку, если прибор не является единственным потребителем на ветке. Диаметр байпаса принимается на один типоразмер меньше диаметра стояка, но не менее 15 мм.
- Запорная арматура: устанавливается на обоих подводах (подающем и обратном) для возможности отключения и демонтажа без слива всей системы.
Отдельно стоит упомянуть требование по компенсации температурных удлинений. Для стальных труб стояка это не критично, но для полимерных (PEX, PPR) и медных подводок необходимо предусматривать компенсаторы или использовать гибкие подводки с оплеткой из нержавеющей стали, рассчитанные на температуру не ниже 95 °C.
Выбор схемы подключения: проточная vs. циркуляционная
Схема с байпасом и запорными кранами
Классическая схема для многоквартирных домов с верхним розливом. Байпас врезается в стояк, полотенцесушитель подключается параллельно. На подводах к прибору устанавливаются шаровые краны, на байпасе — вентиль или кран для регулировки перетока. Важно: байпас должен быть смещен относительно стояка, чтобы обеспечить естественную циркуляцию даже при закрытых кранах прибора. Диаметр байпаса — 20–25 мм, диаметр подводок — 15–20 мм.
Схема с нижним подключением через коллектор
Применяется в новостройках с поквартирной разводкой. Полотенцесушитель подключается к коллектору ГВС через балансировочный клапан. Такая схема позволяет регулировать расход через прибор независимо от других потребителей. Обязательно наличие воздухоотводчика (крана Маевского) в верхней точке прибора.
Схема с использованием гибких подводок
Допускается только для приборов, устанавливаемых в системах с температурой до 90 °C и давлением до 10 бар. Гибкая подводка должна иметь маркировку «для ГВС» и быть изготовлена из нержавеющей стали AISI 304 с оплеткой. Резиновые шланги и силиконовые трубки категорически запрещены.
Пошаговая технология монтажа
Этап 1: Подготовительные работы
- Перекрытие стояка ГВС и слив воды. Согласование работ с управляющей компанией.
- Разметка мест крепления кронштейнов с учетом уклона 2–3 мм на 1 м в сторону движения теплоносителя для удаления воздуха.
- Проверка комплектности: наличие кронштейнов, дюбелей, паронитовых прокладок, кранов, байпаса.
Этап 2: Сборка узла подключения
Сборка производится на резьбовых соединениях с использованием льна с пастой или анаэробного герметика. Запрещено использовать ФУМ-ленту для соединений, подверженных нагреву выше 80 °C — она теряет свойства и начинает пропускать воду. Для стальных труб применяется сварка или резьба с уплотнением паронитом.
Этап 3: Установка байпаса и врезка в стояк
Врезка в стояк выполняется сваркой (для стальных труб) или через тройники (для полимерных). При сварке необходимо исключить попадание окалины внутрь трубы — используется продувка или установка фильтров. Байпас устанавливается с уклоном, обеспечивающим гравитационную циркуляцию.

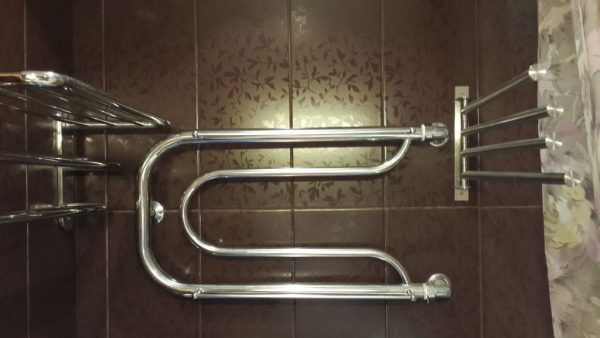

Этап 4: Монтаж полотенцесушителя
Прибор навешивается на кронштейны. Подключение к подводам выполняется через американки (разъемные соединения) для возможности быстрого демонтажа. Все резьбовые соединения уплотняются паронитовыми прокладками или льном. После подключения производится визуальный контроль геометрии: прибор не должен иметь перекосов, создающих застой воздуха.
Этап 5: Опрессовка и пуск
Испытания проводятся давлением, превышающим рабочее в 1,5 раза, но не менее 10 бар. Время выдержки — 15 минут. Падение давления не допускается. После опрессовки система промывается, заполняется теплоносителем и удаляется воздух через кран Маевского или верхний подвод.
Типичные ошибки и их последствия
- Отсутствие байпаса: приводит к нарушению циркуляции у соседей и штрафным санкциям со стороны УК.
- Использование гибкой подводки без оплетки: разрыв при гидроударе с затоплением квартиры.
- Неправильный уклон: образование воздушной пробки, снижение теплоотдачи до 40%.
- Жесткое крепление без компенсации: при нагреве возникает напряжение, приводящее к трещинам в сварных швах.
- Отсутствие запорной арматуры: невозможность ремонта без остановки стояка.
Особенности монтажа в зависимости от материала труб
Для полипропиленовых труб (PPR) необходимо использовать армированные вставки (стекловолокно или алюминий) во избежание линейного расширения. Температура теплоносителя не должна превышать 95 °C. Для медных труб запрещено соединение со стальными элементами без диэлектрических вставок — возникает электрохимическая коррозия. Для металлопластика обязательны пресс-фитинги с гильзами, устойчивыми к температуре.
Заключение
Качественный монтаж водяного полотенцесушителя — это баланс между гидравлической эффективностью, безопасностью и ремонтопригодностью. Применение байпаса, запорной арматуры, компенсаторов и правильный выбор схемы подключения позволяют избежать аварий и обеспечить стабильную работу прибора на весь срок службы. При отсутствии опыта пайки или сварки рекомендуется привлекать аттестованных специалистов, так как вмешательство в общедомовой стояк ГВС требует согласования и соблюдения нормативных актов.
