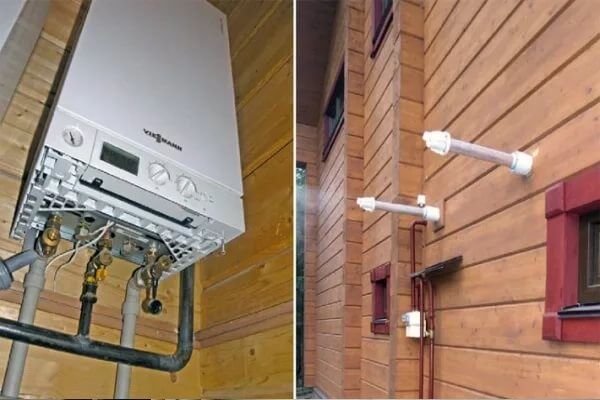

Монтаж настенного газового котла с коаксиальным дымоходом — это инженерная задача, требующая не только знания строительных норм, но и понимания аэродинамики продуктов сгорания. В отличие от традиционных систем с раздельными каналами, коаксиальная схема использует принцип «труба в трубе»: по внутреннему контуру отводятся дымовые газы, а по внешнему — забирается воздух для горения. Такая конструкция позволяет сократить теплопотери, упростить монтаж и обеспечить работу котла с закрытой камерой сгорания. В данной статье мы разберем ключевые этапы установки, нормативные требования и типичные ошибки, которые могут привести к отказу в гарантийном обслуживании или, что хуже, к аварийной ситуации.

Нормативная база и требования к помещению

Перед началом работ необходимо убедиться, что помещение соответствует действующим сводам правил. Основные документы: СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» и СП 60.13330.2020 «Отопление, вентиляция и кондиционирование». Для настенного котла с коаксиальным дымоходом критичны следующие параметры:

• Объем помещения — не менее 15 м³ для котлов мощностью до 30 кВт (при размещении на кухне). Для более мощных агрегатов требуется отдельная котельная.
• Высота потолков — не менее 2,2 м (рекомендуется 2,5 м для удобства обслуживания).
• Вентиляция — обязательна естественная вытяжка с кратностью воздухообмена не менее 3 объемов в час. Приток обеспечивается через решетку в нижней части двери или стены.
• Оконный проем — площадь остекления из расчета 0,03 м² на 1 м³ объема, но не менее 0,5 м².
• Электроснабжение — отдельная линия с автоматом защиты, заземление, стабилизатор или ИБП для энергозависимых моделей.

Коаксиальный дымоход дает существенное преимущество: он не требует вертикального канала внутри здания. Однако это не отменяет требований к вентиляции самого помещения — она нужна для удаления теплопоступлений и аварийных утечек газа.

Выбор места установки и разметка

Оптимальное расположение котла — на капитальной стене (несущей или самонесущей), вдали от легковоспламеняющихся материалов. Минимальные расстояния регламентируются инструкцией производителя, но существуют общие правила:

1. До боковых стен — не менее 150 мм (для удобства обслуживания — 300 мм).
2. До потолка — не менее 400–500 мм для прокладки трубопроводов и дымохода.
3. До пола — 800–1200 мм от нижней точки корпуса (зависит от модели и удобства слива конденсата).
4. До газовой плиты — не менее 500 мм по горизонтали.

Разметка начинается с определения оси коаксиального дымохода. Ключевое правило: ось отверстия в стене должна совпадать с осью патрубка котла. Любое смещение приведет к дополнительным коленам, которые увеличивают аэродинамическое сопротивление и требуют пересчета допустимой длины трассы.

Устройство отверстия в стене и монтаж проходного узла

Для коаксиального дымохода диаметром 60/100 мм (стандарт для большинства настенных котлов) требуется отверстие диаметром 110–120 мм. Работы выполняются в следующей последовательности:

• Бурение. Используется алмазная коронка или бур с твердосплавными напайками. При бурении под углом 2–3° в сторону улицы обеспечивается естественный слив конденсата (для моделей с горизонтальным выводом).
• Гидроизоляция. В отверстие устанавливается гильза (проходной стакан) с уклоном наружу. Зазор между гильзой и стеной заполняется негорючим материалом (минеральная вата, пена с огнестойкостью EI 30 и выше).
• Защита от влаги. Снаружи обязателен дефлектор или наклонный козырек, предотвращающий задувание ветра и попадание осадков. Внутренняя часть гильзы герметизируется термостойким герметиком.

Если стена выполнена из горючих материалов (дерево, каркасные конструкции), требуется установка дополнительной огнестойкой разделки: гильза из негорючего материала с воздушным зазором не менее 50 мм от стенки дымохода до горючей поверхности.

Сборка и подключение коаксиального дымохода

Коаксиальная система собирается из заводских элементов: прямых труб, колен 90° и 45°, телескопических удлинителей, конденсатоотводчиков. Основные правила монтажа:

1. Направление сборки. Внутренняя труба (отвод дыма) собирается «по конденсату» — каждый последующий элемент вставляется в предыдущий так, чтобы влага стекала наружу, а не внутрь котла. Наружная труба (забор воздуха) собирается «по ветру» — стыки должны быть защищены от задувания.
2. Уплотнение стыков. Используются только термостойкие силиконовые кольца или графитовая смазка, входящие в комплект. Применение герметиков на основе растворителей запрещено — они разрушают пластик и алюминий.
3. Крепление. Каждые 1–1,5 м труба фиксируется хомутами к стене. Не допускается опирание дымохода на патрубок котла — вес трассы передается на кронштейны.
4. Уклон. Для горизонтальных участков обязателен уклон 2–3° в сторону улицы. Для вертикальных — строго вертикально, без отклонений.

Важно: максимальная длина коаксиального дымохода указывается в паспорте котла. Для типовых моделей она составляет 3–5 м с учетом каждого колена (колено 90° эквивалентно 1 м прямой трубы, 45° — 0,5 м). Превышение этого параметра приводит к срыву пламени, ошибкам датчика тяги и повышенному износу вентилятора.

Подключение котла к газовой и гидравлической сети

После монтажа дымохода выполняется обвязка котла. Последовательность:

• Газ. Подключение производится только сертифицированным специалистом газовой службы. Используется гибкая подводка или стальная труба с диэлектрической вставкой. Обязателен отсечной кран и газовый фильтр перед котлом.
• Отопление. На подающем и обратном трубопроводах устанавливаются шаровые краны, фильтр грубой очистки, предохранительный клапан (если не встроен), расширительный бак (для моделей без встроенного).
• ГВС. При подключении к системе горячего водоснабжения используются краны с американками и обратные клапаны для предотвращения смешивания потоков.
• Конденсатоотвод. Для конденсационных котлов обязателен сифон и трубопровод в канализацию с уклоном не менее 3°.

Пусконаладка и проверка работы

Первый запуск проводится после заполнения системы теплоносителем, опрессовки газовой линии и проверки герметичности дымохода. Этапы:

1. Проверка тяги: при работающем вентиляторе пламя должно быть стабильным, без отрыва и проскока.
2. Замер содержания CO и CO₂ в дымовых газах с помощью газоанализатора. Отклонение от паспортных значений более чем на 10% говорит о проблемах с дымоходом или настройками газового клапана.
3. Проверка автоматики: датчик тяги, термостат, защита от перегрева, датчик пламени.
4. Настройка температурных режимов и, при необходимости, корректировка мощности.

Типичные ошибки и их последствия

• Отсутствие уклона дымохода. Конденсат затекает в котел, вызывая коррозию камеры сгорания и выход электроники из строя.
• Неправильная сборка «по конденсату». Влага скапливается в стыках, зимой замерзает и разрывает уплотнения.
• Превышение допустимой длины трассы. Вентилятор не справляется, котел уходит в ошибку, возможен обратный ток дымовых газов.
• Установка дымохода в зоне ветрового подпора. При сильном ветре возможно опрокидывание тяги и задувание продуктов сгорания в помещение.
• Использование несертифицированных элементов. Разные производители используют различные геометрические параметры замков, что приводит к негерметичности.

Заключение

Монтаж настенного газового котла с коаксиальным дымоходом — это комплекс мероприятий, где каждый этап влияет на безопасность и долговечность системы. Соблюдение нормативных расстояний, правильная сборка дымохода с учетом уклона и конденсатоотвода, а также профессиональная пусконаладка гарантируют эффективную работу оборудования на протяжении всего срока службы. Помните: экономия на элементах дымохода или привлечение неквалифицированных исполнителей недопустимы — цена ошибки в газовой сфере измеряется не только деньгами, но и безопасностью людей.
