Коллекторная (лучевая) схема водоснабжения — это конфигурация, при которой от единого распределительного узла (коллектора) к каждому водоразборному прибору прокладывается отдельная независимая линия. В отличие от традиционной последовательной (тройниковой) разводки, где потребители подключены к общей магистрали, лучевая схема обеспечивает индивидуальное питание каждой точки. Такой подход требует большего объёма труб и тщательного проектирования, но даёт ряд эксплуатационных и гидравлических преимуществ, которые делают его предпочтительным для современного жилья.
Принципиальное устройство коллекторного узла

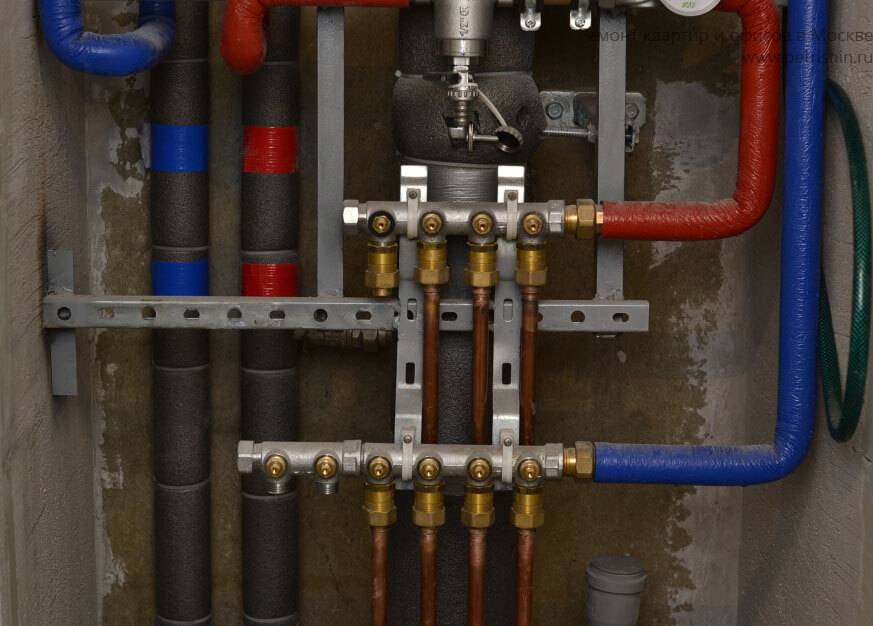

Основой системы служит коллекторный шкаф, в котором размещаются распределительные гребёнки для холодной и горячей воды. Каждая гребёнка представляет собой корпус с одной входной и несколькими выходными патрубками, оснащёнными запорной или регулирующей арматурой.
- Гребёнки ХВС и ГВС — раздельные распределители, к которым подводятся магистральные стояки.
- Запорные клапаны — шаровые краны на каждом отводе позволяют отключать отдельный прибор без остановки всей системы.
- Балансировочные и регулирующие вентили — обеспечивают настройку расхода и давления по каждому лучу.
- Шкаф с ревизионным доступом — размещается в нише, сантехническом коробе или отдельном помещении (например, в санузле).
Коллектор может комплектоваться расходомерами, манометрами и термометрами, что превращает узел в полноценный пункт контроля и диагностики системы.
Гидравлические и эксплуатационные преимущества
Главное достоинство лучевой схемы — гидравлическая независимость потребителей. Поскольку каждый прибор подключён отдельной линией, открытие крана в одном месте не вызывает заметного падения напора в другом. Это особенно важно при одновременной работе душа и стиральной машины, когда последовательная схема даёт характерные «просадки» давления и скачки температуры.
- Стабильность давления и температуры — отсутствие взаимного влияния точек водоразбора.
- Минимум соединений в стенах — каждая линия идёт от коллектора до прибора цельным отрезком, что снижает риск протечек в скрытых полостях.
- Удобство обслуживания — отключение и ремонт одного прибора не затрагивают остальные.
- Простота балансировки — расход настраивается индивидуально по каждому лучу.
- Возможность скрытого монтажа — линии укладываются в стяжку или штробы без промежуточных тройников.
Конструктивные и монтажные особенности
Схема укладки лучей
Каждый луч прокладывается от коллектора к своему прибору по кратчайшему рациональному маршруту. В квартирах с горизонтальной разводкой линии обычно укладываются в конструкцию пола (в гофротрубе или теплоизоляции) либо в штробы стен. Для санузлов, где сосредоточено большинство потребителей, применяют компактные коллекторные узлы, размещаемые непосредственно в помещении.
Материалы и диаметры
Для лучевых линий оптимальны гибкие полимерные трубы — сшитый полиэтилен (PEX), металлополимерные или полипропиленовые. Гибкость материала позволяет минимизировать число угловых фитингов. Диаметр лучей, как правило, принимается 16 мм, для приборов с высоким расходом (например, ванна) — до 20 мм. Магистральные участки до коллектора рассчитываются по суммарному расходу.
Требования к проектированию
- Расчёт суммарного и пикового расхода по каждому прибору.
- Определение диаметров лучей и магистрали с учётом гидравлических потерь.
- Выбор места установки коллекторного шкафа с обеспечением доступа.
- Составление схемы укладки с учётом несущих конструкций и «мокрых зон».
- Предусмотрение компенсаторов и защитных гильз в местах прохода через конструкции.
Ограничения и рациональные области применения
Коллекторная схема требует увеличенного метража труб (по сравнению с тройниковой — на 20–40 %) и более сложного проекта, что повышает стоимость монтажа. Она наиболее оправдана в квартирах с двумя и более санузлами, при большом числе водоразборных точек и в системах с повышенными требованиями к стабильности напора. В малогабаритных квартирах с минимальным набором приборов экономическая целесообразность должна оцениваться отдельно.
Отдельного внимания требует защита от замерзания и правильная теплоизоляция линий ГВС, а также организация ревизионного доступа к коллектору. При скрытом монтаже обязательна фиксация труб и применение гофрированных гильз, исключающих контакт полимера с агрессивными средами и бетоном.
Заключение
Коллекторная (лучевая) разводка водоснабжения — технически обоснованное решение для современной квартиры, обеспечивающее гидравлическую независимость потребителей, удобство обслуживания и снижение риска скрытых протечек. Её эффективность напрямую зависит от качества гидравлического расчёта, корректного выбора диаметров и аккуратности монтажа. При грамотном проектировании лучевая схема становится основой надёжной и долговечной системы водоснабжения жилья.
