Уплотнение грунта и песчаных подушек — критически важный этап в строительстве, от качества которого напрямую зависит несущая способность оснований, долговечность дорожных покрытий и устойчивость фундаментов. Виброплита остаётся наиболее универсальным и востребованным инструментом для выполнения этих задач на объектах малой и средней площади. Однако неправильный подбор оборудования приводит к недостаточному уплотнению, просадкам и, как следствие, к деформациям конструкций. В данной статье мы разберём ключевые технические параметры, которые должен учитывать инженер при выборе виброплиты для работы с грунтом и песком.
Принцип работы и типы виброплит
Виброплита представляет собой вибрационную машину, в которой центробежная сила, создаваемая дебалансным валом, передаётся на рабочую плиту. За счёт ударно-вибрационного воздействия частицы грунта перекомпоновываются, занимая более плотное положение, а воздух и влага вытесняются из пор. Эффективность уплотнения определяется сочетанием статической массы, возмущающей силы и частоты колебаний.

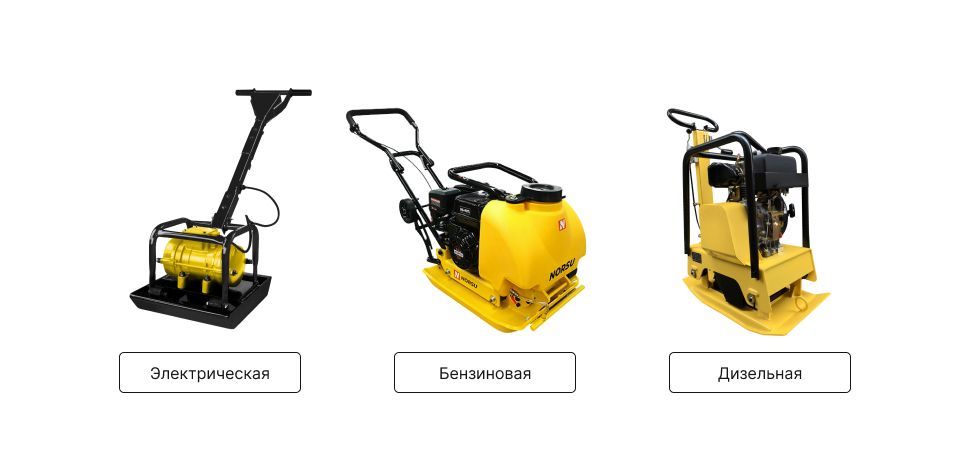

По типу привода виброплиты делятся на три основные категории:
- Бензиновые — наиболее распространены для автономной работы на объектах без доступа к электросети. Обеспечивают высокую мобильность и достаточную мощность для большинства задач.
- Электрические — применяются в закрытых помещениях, траншеях и на объектах, где важны экологические требования. Ограничены по мощности и зависят от источника питания.
- Дизельные — используются для тяжёлых условий и продолжительной работы, характерны для моделей массой свыше 150 кг.
Также различают виброплиты прямоходные (движение в одном направлении) и реверсивные (с возможностью изменения направления движения за счёт переключения дебалансов). Реверсивные модели незаменимы при уплотнении в стеснённых условиях и при обратной засыпке траншей.
Ключевые параметры выбора
Масса и центробежная сила
Масса виброплиты — определяющий фактор для глубины уплотнения. Чем тяжелее машина, тем на большую глубину передаётся усилие. Ориентировочная зависимость глубины эффективного уплотнения от массы:
- до 50 кг — 10–15 см (тротуарная плитка, мелкие работы);
- 50–90 кг — 20–30 см (песчаные подушки, благоустройство);
- 90–150 кг — 30–50 см (основания под фундаменты, дорожные работы);
- свыше 150 кг — 50–80 см и более (тяжёлые грунты, промышленные площадки).
Центробежная сила (возмущающая сила) измеряется в килоньютонах и определяет интенсивность воздействия. Для эффективного уплотнения песка оптимальным считается соотношение, при котором центробежная сила превышает вес машины в 10–20 раз. Например, при массе 90 кг возмущающая сила должна составлять не менее 10–15 кН.
Частота колебаний
Частота вибрации измеряется в герцах или колебаниях в минуту. Для уплотнения песка и несвязных грунтов оптимальна высокая частота — от 90 до 120 Гц (5400–7200 об/мин). Именно на высоких частотах достигается максимальная плотность песчаных оснований. Для связных грунтов (суглинков, глин) эффективнее низкочастотные модели с большей амплитудой, однако для чистого песка приоритет отдаётся частоте.
Геометрия рабочей плиты
Размер и форма подошвы влияют на производительность и качество уплотнения:
- Прямоугольная плита — стандарт для большинства работ, обеспечивает равномерное уплотнение полосами.
- С закруглённой кромкой — предотвращает зарывание в грунт и оставляет чистый край, удобна для работы вдоль бордюров.
- Узкая плита — для траншей и стеснённых условий.
Площадь подошвы напрямую связана с удельным давлением: чем меньше площадь при той же массе, тем выше давление на грунт и тем эффективнее уплотнение в нижних слоях.
Наличие водяного бака и системы орошения
При уплотнении песка и асфальта критически важна подача воды на рабочую поверхность. Вода снижает трение между частицами, предотвращает прилипание грунта к плите и улучшает качество уплотнения. Модели с встроенным баком и системой орошения предпочтительнее для таких задач. Для сухих песчаных грунтов допускается работа без орошения, но при уплотнении асфальтобетона оно обязательно.
Выбор под конкретные задачи
Уплотнение песчаной подушки под фундамент
Для песчаных подушек толщиной 20–40 см оптимальны виброплиты массой 80–120 кг с центробежной силой 12–18 кН и частотой 90–100 Гц. Работу ведут послойно, толщина каждого слоя не должна превышать 15–20 см. Обязательно использование орошения или предварительного увлажнения песка до оптимальной влажности (8–12%).
Обратная засыпка траншей и пазухов
Здесь незаменимы реверсивные виброплиты массой 100–160 кг. Возможность менять направление движения позволяет качественно уплотнять грунт в ограниченном пространстве без разворотов. Для узких траншей применяют модели с узкой подошвой или специальные трамбовки.
Дорожные работы и благоустройство
Для уплотнения основания под тротуары и проезды достаточно виброплит массой 60–90 кг. При работе с асфальтом выбирают модели с водяным баком и защитой двигателя от паров битума.
Дополнительные критерии
- Двигатель: для продолжительной работы предпочтительны четырёхтактные бензиновые двигатели Honda, Robin-Subaru или качественные аналоги. Они надёжнее и экономичнее двухтактных.
- Защитная рама: обязательна для работы в траншеях и на объектах с риском опрокидывания.
- Антивибрационная рукоятка: снижает ударную нагрузку на оператора, что важно при длительной работе (регламент — не более 2 часов непрерывно).
- Транспортные колёса: облегчают перемещение тяжёлых моделей по объекту.
- Система смазки подшипников: закрытые подшипниковые узлы с масляной ванной увеличивают ресурс машины.
Типичные ошибки при выборе
- Недооценка массы. Лёгкая плита не уплотнит слой толщиной более 15 см, что приведёт к просадкам.
- Игнорирование частоты. Низкочастотные модели плохо работают на песке, оставляя рыхлую структуру.
- Работа без орошения. Приводит к прилипанию песка и неравномерному уплотнению.
- Превышение толщины слоя. Уплотнение слоя свыше 20–30 см одной плитой неэффективно — требуется послойная укладка.
- Отсутствие контроля влажности. Сухой песок уплотняется значительно хуже оптимально увлажнённого.
Заключение
Выбор виброплиты для уплотнения грунта и песка должен базироваться на трёх главных параметрах: массе, определяющей глубину воздействия, центробежной силе, отвечающей за интенсивность уплотнения, и частоте колебаний, критичной для несвязных грунтов. Для песчаных подушек под фундаменты оптимальны модели массой 80–120 кг с частотой 90–100 Гц и системой орошения. Для траншей и стеснённых условий необходимы реверсивные машины. Соблюдение послойной технологии уплотнения с контролем влажности грунта гарантирует достижение проектной плотности и надёжность основания на весь срок эксплуатации сооружения.
